Как сделать отопление в частном доме

В 2017 году я построил загородный дом для круглогодичного проживания.

Когда рабочие заканчивали внешнюю отделку, нужно было иметь план коммуникаций. У меня его не было — я сделал только примерную схему расположения радиаторов. Остальное решил поручить специалистам, поскольку опыта в вопросах отопления у меня не было.

Мне повезло с бригадой: они рассказали про особенности работы отопления в частном доме и помогли спланировать отопление и другие коммуникации. Некоторые важные моменты они предусмотрели без моего напоминания. Например, заранее продумали разводку труб и место для будущего газового котла.

Я расскажу о своем опыте обустройства отопления в доме. Но каждый случай индивидуален, и мои советы подойдут не всем. В этой статье базовая информация об отоплении, немного теории глазами простого обывателя и личный опыт.

Что представляет собой отопление дома

До строительства дома любые коммуникации казались мне сложными и непонятными. Но в частном доме я сам отвечаю за работу котельной, поэтому решил во всем разобраться.

Главный принцип работы системы отопления: запасенная энергия преобразуется в тепло с помощью теплоносителя — вещества, которое накапливает тепло, — передается по трубам и через устройства отдачи тепла, например радиаторы, нагревает пространство.

Я описал принцип работы централизованной системы, которая отвечает за обогрев нескольких помещений. Еще бывают локальные системы, например камин, печь или тепловая пушка. Они обогревают не весь дом, а пространство, в котором установлены. Такие системы используются редко — обычно в домах с сезонным проживанием. Поэтому в статье я буду говорить о централизованной системе.

Системы отопления могут быть закрытого типа, то есть с использованием насоса для циркуляции теплоносителя, и открытого типа — без насоса, только за счет гравитации. Системы открытого типа имеют ограниченное применение и ряд особенностей в установке, поэтому здесь речь пойдет о системах закрытого типа.

Элементы системы отопления

Система отопления состоит из компонентов. Наиболее важные такие.

Теплогенераторы — преобразователи энергии в тепло. Это, например, котел, который использует газ, электричество или жидкое топливо, чтобы вырабатывать тепло. Бывают и другие виды топлива — я уже рассказывал об этом в статье про выбор котла.

В системе отопления может быть один котел или несколько. Например, газовый котел установлен как основной, а электрокотел — как резервный, на случай временного отключения газа.

Расширительные баки — вспомогательный компонент системы отопления с жидким теплоносителем, который используется для стабилизации давления внутри системы. При нагревании воды ее объем увеличивается и «лишняя» вода попадает в расширительный бак. Примерно так же, как стабилизаторы напряжения защищают от перепадов в электросети, расширительные баки могут сглаживать резкие пики давления, которые создают скважинные насосы, и снижать нагрузку на них.

Как и отопительные системы, расширительные баки бывают открытые — чаще для открытых систем, и закрытые — герметичные, для систем с принудительной циркуляцией. Я рассказываю про закрытые.

Радиаторы — их еще называют батареями — это один из видов отопительных приборов, через которые тепловая энергия из теплоносителя попадает в отапливаемое помещение. Кроме радиаторов, эту функцию могут выполнять тепловые панели, конвекторы и другие приборы. Они бывают настенными и напольными, реже — потолочными.

Трубы переносят теплоноситель с энергией по системе отопления от генератора к отопительным приборам, а затем — уже охлажденный теплоноситель обратно для повторного нагрева.

Трубы бывают из разных материалов — от привычных стальных и пластиковых (полипропиленовых) до медных и металлопластиковых. Они отличаются параметрами: стоимостью, долговечностью, надежностью соединений, максимальным давлением, простотой установки — у каждого материала свои плюсы и минусы. Подобрать оптимальный вариант для вашей системы под конкретные задачи и бюджет поможет специалист.

Мы выбрали металлопластиковые трубы — они примерно в два раза дороже обычных пластиковых, но служат дольше, лучше держат тепло и почти не деформируются при нагревании.

Теплоноситель — это вещество с высокой теплоемкостью, то есть способностью накапливать тепловую энергию. С его помощью в централизованных системах тепло переносится от теплогенератора к отопительным приборам, например радиаторам. Простыми словами, это то, что внутри ваших труб. Разберем это подробнее в следующем разделе.

Запорная арматура — вспомогательные устройства, которые регулируют поток жидкости или газа в системах для сохранения герметичности.

Запорная арматура в отопительных системах — это чаще всего вентили, или краны, которые установлены на приборах системы отопления. Одна из целей использования запорной арматуры в системах отопления — не допустить попадания воздуха и сохранить герметичность.

Все о том, как жить в России
И взаимодействовать с УК и соседями — в нашей рассылке. Подпишитесь, чтобы не пропустить важные статьи

Способы отопления частного дома

Системы отопления отличаются теплоносителем и принципом работы.

Водяное отопление — наиболее распространенный вариант, который используется в квартирах и загородных домах. В таких системах вода используется как теплоноситель. Когда вы слышите в батареях звук льющейся воды в начале отопительного сезона — это нагретый теплоноситель подается к отопительным приборам.

Электрическое отопление можно использовать в помещениях, которые не были оборудованы обогревателями. Для нагрева комнаты достаточно установить электрический конвектор и подключить его к сети. Конвектор сам генерирует тепло, поэтому при таком способе отопления не требуется прокладка труб.

Воздушное отопление — это обогрев помещений воздухом, который нагревается с помощью горячего пара или воды, а затем подается в помещение. Пример центрального воздушного отопления — система вентиляции в офисном центре, которая используется для поддержания комфортной температуры зимой во всем здании.

Паровое отопление использует горячий водяной пар в качестве теплоносителя. Применяется на производственных предприятиях, где пар уже используется для производства.

По принципу работы разделяют локальное и центральное отопление.

Локальное отопление — это обогрев собственного жилья. При оборудовании своей котельной вы сами отвечаете за ее работоспособность, запускаете когда хотите и выбираете желаемую температуру. Чем больше топите, тем больше потратите денег.

Центральное отопление предоставляется централизованно, например для всех квартир в многоквартирном доме. Вы оплачиваете услуги отопления по фиксированными нормативам, а управляющая компания отвечает за оборудование котельной и отопление дома в холодное время.

В отличие от локального отопления, уже не получится выбрать, когда и какую температуру установить в радиаторах — это делается централизованно. Если открыть форточку в квартире, когда зимой станет очень жарко, за ваш счет будут греть улицу. Если установите терморегулятор на батареях для регулировки температуры, счет за услуги ЖКХ от этого не изменится, если в доме не установлен общедомовой прибор учета тепла — ОПУ. Кроме общедомового, на каждый стояк отопления нужен еще индивидуальный прибор учета тепла — ИПУ, иначе ваша экономия будет разделена на все квартиры дома.

Теплые полы — еще один вариант отопления: нагревательные элементы устанавливаются под напольным покрытием и нагревают его. Для нагрева могут использоваться как электрические маты, так и водяное отопление.

Схемы систем отопления с жидкостным теплоносителем

Наиболее часто в отоплении используется именно жидкий теплоноситель. Жидкость по трубам может двигаться принудительно, то есть с помощью насоса, или самотеком — по законам физики без дополнительного воздействия.

С самотечной циркуляцией жидкость движется по трубам под давлением горячей воды. Дополнительный насос не требуется, но у системы есть ряд особенностей установки. Котел устанавливают в самой нижней части системы отопления — он нагревает теплоноситель и толкает его наверх. Из верхней точки системы, где устанавливают расширительный бак, нагретая жидкость движется вниз к радиаторам отопления, а от радиаторов — обратно в котел. Чтобы жидкость могла двигаться сама, трубы в самотечной системе прокладывают под углом.

Схема системы отопления с самотечной циркуляцией на примере двухэтажного дома. Фото: stroy-okey.ru
Схема системы отопления с самотечной циркуляцией на примере двухэтажного дома. Фото: stroy-okey.ru

С принудительной циркуляцией жидкость движется под давлением, которое создает насос. В такой системе нет ограничений на угол наклона труб, расположение расширительного бака и радиаторов, но нужен насос. Если насос не работает, котел не сможет передать тепло к радиаторам через нагретую жидкость.

Большинство современных домов — многоквартирных и частных — оборудованы системой принудительной циркуляции, далее будем говорить именно про нее.

Способы разводки

Способ разводки системы отопления — это принцип расположения отопительных приборов и соединяющих их труб.

Однотрубная схема подразумевает одну трубу, которая идет от теплогенератора — котла, проходит через все отопительные приборы и возвращается к котлу. Такой вариант позволяет сэкономить на прокладке труб.

Но при такой схеме вода после прохождения каждого следующего прибора будет холоднее. Поэтому при прогреве радиаторы, установленные ближе к котлу, нагреваются быстрее, а расположенные в самом конце цепи — перед тем, как вода вернется в котел для нагрева, — будут холоднее.

Если в однотрубной схеме у радиаторов не предусмотрен байпас — обходной маршрут для теплоносителя, — отключать такой радиатор нельзя: система отопления перестанет работать. Например, если одно из помещений не нужно отапливать, отключить или уменьшить поток тепла только для этой комнаты не получится.

Двухтрубная схема учитывает эти недостатки, поэтому к каждому отопительному прибору подведены две трубы: по одной нагретый теплоноситель поступает, по другой — уходит остывшим обратно к теплогенератору. Так прогрев всех помещений происходит равномерно.

Схема двухтрубной системы отопления. Фото: dompokrov.ru
Схема двухтрубной системы отопления. Фото: dompokrov.ru

Установка двухтрубной схемы дороже из-за большего расхода материалов для теплопровода, но позволяет настроить температуру индивидуально для каждого помещения.

Схема «Ленинградка» — это разновидность однотрубной схемы с установкой байпаса на радиаторы отопления. Система будет эффективна для отопления небольших домов и дач. «Ленинградка» делает прогрев помещений более равномерным, но полностью проблему не решает.

Схема системы отопления «Ленинградка». Фото: stroy-okey.ru
Схема системы отопления «Ленинградка». Фото: stroy-okey.ru

При лучевой схеме все отопительные приборы подключаются к центральному узлу — распределительному коллектору. Коллектор распределяет входной поток теплоносителя на несколько контуров, независимых друг от друга, а затем соединяет обратные охлажденные потоки от каждого контура в один. Такие контуры могут быть оснащены регуляторами, которые позволят оптимально настроить поток тепла в каждый контур отдельно.

Что выбрать для вашего дома под конкретные требования — подскажет специалист после обследования помещений. Для моего дома рекомендовали использовать лучевую схему отдельно на первом и втором этажах. Так я смог установить термостаты на все радиаторы и легко выбирать разную температуру для каждой комнаты.

Расчет системы отопления

В статье про выбор котла мы уже сравнивали разные виды топлива по стоимости и рассчитывали минимальную мощность котла по площади дома. Но затраты на установку и эксплуатацию зависят не только от размеров отапливаемого помещения.

От чего зависит стоимость отопления, легко понять, если рассматривать дом как теплый периметр, через который уходит тепло. Внешние стены дома, крыша и пол пропускают часть тепловой энергии, которая вырабатывается внутри. Тепло может уходить через щели в стенах, плохо настроенные окна и через сами стены, крышу и пол, если они плохо утеплены. Чем меньше таких источников потери тепла, тем меньше мощности нужно для отопления дома. Проще говоря, система отопления должна успевать вырабатывать тепло быстрее, чем это тепло уходит за периметр дома.

Калькулятор для расчета системы отопления может дать только примерную усредненную оценку мощности системы отопления со стандартными коэффициентами, которые закладываются в формулу и не могут гарантировать точности вычислений. Фактические теплопотери зависят от технологии строительства, конкретных материалов, качества выполненных работ и многих других параметров.

Я попробовал посчитать теплопотери в одном из таких калькуляторов. Для примера я проверил только стены — окна, пол и крышу нужно считать отдельно. Для самого простого расчета нужно выбрать город для определения температуры зимой по справочнику, желаемую температуру внутри, материал и толщину стен.

При расчете я указал, что дом в Московской области и хочу +22 °C зимой. Мой дом из бревна диаметром 300 мм, то есть толщина стены в разных местах меняется. Поэтому при расчете указал 250 мм.

Результат расчета — 0,03 кВт⋅ч теплопотерь с 1 м² площади стены каждый час самого холодного дня зимы. Если умножить примерную площадь стен на 24 часа, то по местным тарифам на электричество без учета КПД стоимость обогрева дома в течение самого холодного дня — больше 1000 ₽, если верить калькулятору. И это я посчитал только стены без пола и крыши. В реальности я плачу в разы меньше.

Калькулятор не ошибся, он просто посчитал все по данным из справочников. Хоть я и указал, что у меня стены из сосны, бревно может отличаться и по-разному проводить тепло.

Расход тепла на вентиляцию — еще один источник теплопотерь. При оборудовании отопления нужно также проектировать и монтировать систему вентиляции, которая обеспечит приток свежего воздуха снаружи дома. Но в обмен на свежий воздух дом отдает уже нагретый, то есть охлаждается. Для расчета таких теплопотерь есть нормы, которые вычисляются по справочным таблицам. Это тоже лучше доверить специалисту.

Калькулятор выглядит очень сложным, но вводить данных нужно не очень много — остальное вычисляется автоматически и выводится для справки
Калькулятор выглядит очень сложным, но вводить данных нужно не очень много — остальное вычисляется автоматически и выводится для справки

Монтаж системы отопления

Строительство любого дома должно начинаться с проектов — архитектурного и инженерных систем. Если есть дизайн-проект — отлично, но все проекты должны переплетаться друг с другом, чтобы из-за технических особенностей оборудования не пришлось что-то менять в момент установки.

Лучше сделать полноценный проект в проектной организации и доверить организацию котельной подрядчику

Аватар автора

Андрей Яценко

специалист по инженерным системам

Результат работы хорошего проектировщика — расчет теплопотерь, план расстановки приборов согласно теплопотерям, спецификация на конкретные материалы и оборудование, а также способ установки.

Кроме того, проектировщик учитывает наличие или перспективу подключения дома к воде, газу, электричеству, а также способ подключения и особенности, например выделенную электрическую мощность и источник водоснабжения. Это все влияет на возможные способы отопления и выбор составляющих отопительной системы.

Но у многих заказчиков нет проекта даже по окончании строительства дома. В этом случае можно составить план расстановки отопительных и сантехнических приборов вместе с проектировщиком на стройплощадке. Грамотный подрядчик может рассчитать теплопотери дома и самостоятельно разработать проект инженерных систем.

Когда получите проект инженерных систем, можно выбирать подрядчика. На основании данных из проекта подрядчик составляет смету на работы и материалы. Имея такую смету, вы можете сравнивать подрядчиков по стоимости работ и оборудования.

Инженерный проект не должен быть номинальным, то есть должен включать полный перечень оборудования и материалов, которые нужны для проекта, способ прокладки труб и установки оборудования. Лучше уделить время и внимательно отнестись к качеству работы проектировщика. Например, если вы принимаете проект, где приборы отопления расставлены схематично, — это деньги на ветер. На практике может оказаться, что к указанному в проекте месту для радиатора нельзя подвести трубу под полом и придется жертвовать внешним видом комнаты. Или в проекте не указано, как нужно устанавливать радиаторы — вешать на стены или крепить к полу, — значит, это будет решать подрядчик, а сам проект, на который вы уже потратили деньги, можно выкинуть.

Хороший проект учитывает материал дома. У каждого материала есть нюансы с точки зрения систем отопления и водоснабжения, что, в свою очередь, сказывается на выборе материалов для этих систем. Если задачи экономить нет, можно купить сразу качественные универсальные материалы, которые могут применяться в разных домах.

Всегда разговаривайте с подрядчиком и задавайте вопросы по проекту. Глубоко вникать не нужно, но консультироваться на интересующую вас тему будет полезно. Хорошим подрядчикам интересно погружать клиента в процесс и особенности монтажа, чтобы он знал принципы работы систем и как их нужно обслуживать.

К подключению котла тоже лучше привлечь подрядчика. Котельная — это сердце инженерных систем дома. Если неправильно настроить ее работу, рискуете оказаться зимой в холоде. И здесь опять важно правильно подобрать материалы в зависимости от конкретной ситуации. Для подключения котла и бойлера в котельной лучше использовать металл: медь или сталь — оцинкованную или нержавеющую. Полипропилен и сшитый полиэтилен — не лучшие материалы. Когда при установке котельной используются трубы Rehau — это не смертельно, но при аварийной ситуации трубы из сшитого полиэтилена вздуваются и может образоваться протечка, которая нанесет урон оборудованию котельной и испортит ремонт.

Более качественный материал для подключения отопительных приборов в котельных может бить по кошельку, но при правильном использовании таких материалов инженерная система может прослужить 50 лет.

Если к дому не подключен газ и возникает желание сэкономить на электричестве, установив твердотопливный котел, обдумайте это решение. Кроме повышенной пожароопасности, придется смириться с дополнительными тратами при установке котла: пол и стены вокруг котла должны быть из негорючих материалов, а еще потребуется установка дымохода. Единовременные затраты при установке твердотопливных котлов значительно выше, чем у электрических. Дома с таким отоплением дороже страховать, а банки неохотно берут их в залог.

Монтаж труб и способ прокладки диктуются различными техническими условиями и конструкцией дома. Существуют разные способы прокладки труб: скрыто, то есть внутри пола или потолка, или открыто. Способ, которым будут монтироваться трубы, зависит от вас как от заказчика: если в проекте заложены медные трубы, они красиво смотрятся с открытой установкой.

Универсальных рекомендаций по монтажу труб нет, потому что все дома разные и у каждого человека свои пожелания. Например, в деревянном доме нужно учитывать усадку дома. Стояки должны быть правильно смонтированы, чтобы не сломались при усадке стен.

Трубы, по которым теплоноситель передается к отопительным приборам, могут быть из разных материалов. Они имеют разные коэффициенты температурного расширения — труба удлиняется при нагревании. Проектировщик или подрядчик должны знать об этом коэффициенте и учитывать его при монтаже отопления. В бетонном полу расширение труб компенсировать легче, а в деревянном доме — сложнее. К примеру, в деревянном доме трубы к отопительным приборам могут прокладываться во внутрилаговом пространстве, поэтому используются трубы с наименьшим коэффициентом расширения.

Монтаж радиаторов и способ их установки также зависит от особенностей дома. В зависимости от материала пола, стен, подоконника — его высоты или отсутствия, — чаще всего выбирают настенные или напольные радиаторы. Настенные радиаторы более мощные, но иногда можно обойтись только внутрипольными.

Распространенные ошибки при монтаже отопительной системы

Ошибки допускают все — и те, кто заказывает систему, и те, кто ее монтирует. Мой подрядчик поделился со мной полезными советами и интересными историями из практики.

Не экономьте на проекте и заказывайте его в проверенной компании. Частая ошибка — некачественный проект или его отсутствие. Тогда ответственность ложится на монтажников, которые не всегда обладают достаточными знаниями, чтобы правильно спроектировать систему. Если не знать нюансов, распознать таких недобросовестных или неграмотных исполнителей не получится. В результате появляются ошибки, которые сказываются на работе систем.

Если во время работ по проекту выявились неточности или ошибки, проектная организация должна бесплатно устранить недочеты — это должно быть указано в договоре. Поэтому, когда заключаете договор, прочитайте его внимательно и найдите этот пункт.

Выбирайте грамотного подрядчика. Проверяйте его компетентность: не стесняйтесь разговаривать с ним и задавать любые вопросы, погружайтесь в детали и нюансы, просите ответ на любой интересующий вопрос. Если у него есть специализированный монтажный инструмент, это может говорить о более высокой квалификации. Если монтажник пришел с газовым ключом, шуруповертом, дрелью и утюгом для полипропилена, возможно, вы ошиблись с выбором.

Не превращайте экономию в ущерб. Если экономить на важных элементах инженерных систем, это сказывается на качестве материалов и оборудования. Стоимость работы с дешевыми и дорогими материалами одинаковая. Но дешевые по истечении гарантии, то есть через 1—3 года, выходят из строя. И тогда придется вновь платить и за материалы, и за работу. Хороший проектировщик или монтажная организация подскажут, как можно правильно сэкономить.

Не гонитесь за подозрительной дешевизной. На строительных рынках и в онлайн-магазинах все еще встречаются подделки дорогих качественных брендов. Такие материалы могут не прослужить и года. Например, у одного заказчика протек санузел на втором этаже: затопил весь первый этаж дома, повредил отделку и оборудование. Проблема была в дешевой китайской прокладке под душевой кабиной, которую разъели химические средства для чистки.

Соберите заранее информацию о подведенных коммуникациях. Например, если вода в скважине с высоким содержанием железа, нужно заранее задуматься о системе очистки. Ржавчина не только влияет на эстетичный вид сантехники, но и может вывести из строя котел. Лучше заранее проверить воду на наличие примесей, а электрическую сеть — на скачки напряжения.

Погружайтесь в процесс установки системы. Обо всех особенностях установки должны думать проектировщики и монтажники, но вы, как заказчик, тоже должны знать устройство системы, как ее обслуживать, а если что-то непонятно — задавать вопросы исполнителю. У системы отопления есть сезонное обслуживание, его периодичность — минимум раз в год перед отопительным сезоном. Лучше не эксплуатировать дом с системой отопления, если не знаете, как действовать в аварийных ситуациях или как обслуживать. Это может повлечь за собой дополнительные траты.

Что можно сделать на этапе строительства

Не все ошибки, связанные с обустройством отопления дома, можно быстро и недорого исправить после завершения строительства. Некоторые простые, но важные особенности лучше проверить во время строительства. Расскажу, что сделал я и как это помогло сделать дом теплее.

Мне попалась хорошая бригада рабочих, которые прокладывали коммуникации, в том числе отопление. Бригадир несколько раз приезжал на стройку перед началом работ по прокладке коммуникаций и давал рекомендации, где и как лучше обогревать комнату.

Стеклопакеты. Большая часть тепла уходит через окна. Даже если окно правильно установлено и закрыто, стекло снаружи остывает, а вместе с ним охлаждается и внутренняя сторона окна. Чем больше окно, тем больше тепла будет уходить.

Теплоотдачу уменьшает воздух между стеклами, а не сами стекла. Поэтому для уменьшения теплопотерь не делают стекло толще, а устанавливают многокамерные окна. Однокамерное окно — это два стекла и пространство между ними, воздушная камера. Если добавить еще одно стекло, получится две камеры — двухкамерный стеклопакет из трех стекол. Такие окна медленнее выпускают тепло из нагретого помещения, они тяжелее и дороже.

Бывают и трехкамерные стеклопакеты — это четыре стекла, но в России их устанавливают редко. Они еще дороже и тяжелее двухкамерных.

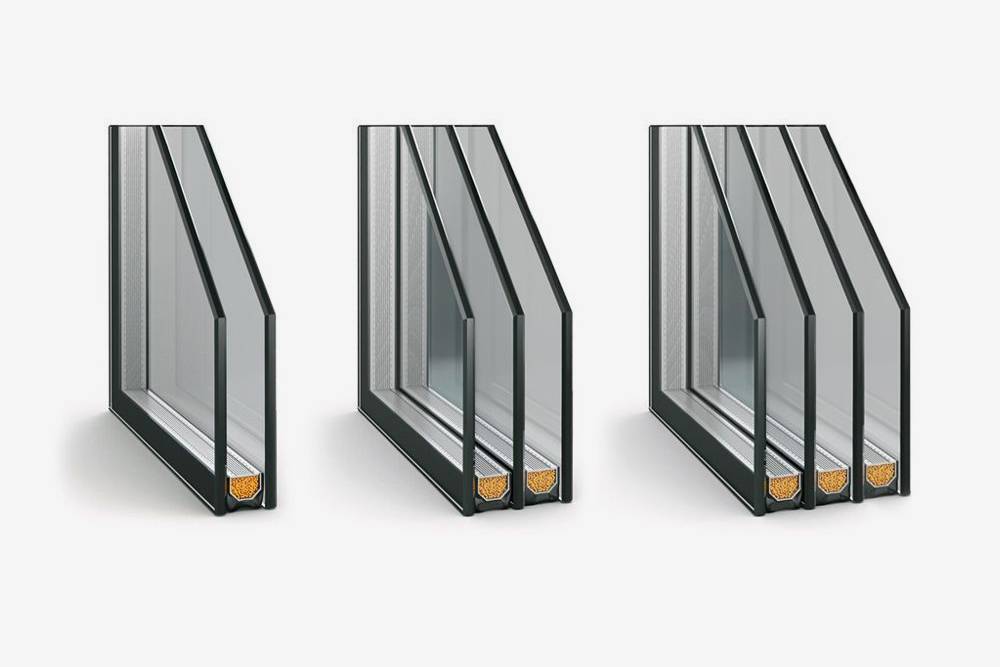

Примерная конструкция однокамерного, двухкамерного и трехкамерного стеклопакета. Фото: okno.ru
Примерная конструкция однокамерного, двухкамерного и трехкамерного стеклопакета. Фото: okno.ru

Утепление пола. Кроме окон, тепло может уходить через пол. Особенно это заметно в деревянных домах. Чтобы этого избежать, делают черновой пол, на него кладут несколько слоев утеплителя, а сверху закрывают чистовым полом, по которому будете ходить. Высоту пространства между черновым и чистовым полами нужно рассчитать заранее — от этого зависит, сколько утеплителя можно уложить. В средних широтах России обычно достаточно слоя минеральной ваты толщиной 200—250 мм, я попросил сделать 300 мм с запасом.

Если при строительстве дома в проекте заложили расстояние 200 мм, не надо укладывать туда утеплитель толщиной 400 мм в спрессованном виде — так пол не станет в два раза теплее. Тут работает примерно такой же принцип, как и с двухкамерными окнами.

Если дом стоит на сваях, а не на монолитном фундаменте, свободно гуляющий под домом ветер не сделает пол на первом этаже теплее. Цоколь дома на свайном фундаменте уже утеплял один из наших авторов. Лучше утеплить сразу — будете ходить по теплому полу и сэкономите на отоплении.

Утепление крыши. Через крышу тепло тоже уходит. Не имеет значения, из какого материала сделан дом, — у кирпичных и деревянных домов устройство крыши примерно одинаковое. Оно называется кровельный пирог — это несколько слоев разных материалов, которые нужно укладывать в строго определенном порядке, начиная от паро- и гидроизоляции и заканчивая самой кровлей. Между слоями тоже уложен утеплитель. Толщина зависит от выбранного материала утеплителя. Здесь тоже лучше не мелочиться и не экономить, минимум для минеральной ваты в средних широтах — 200—250 мм.

Если порядок материалов кровельного пирога будет неправильный, утеплитель будет намокать из-за влаги с улицы или из-за конденсата от теплого помещения. А любая влага в таких конструкциях — это будущий грибок.

Теплый пол — система отопления, расположенная под полом. В отличие от радиатора, теплый пол будет равномерно прогревать помещение по всей площади.

Мы подключили теплый пол к системе водяного отопления. Сверху положили керамическую плитку — самый простой и удобный в использовании материал для теплого пола, по нашему мнению.

Теплый пол — хорошая альтернатива радиаторам там, где их установка может испортить вид и помешать проекту интерьера или окажется технологически сложной. Например, в единственном месте прихожей, где можно было установить радиатор, мы планировали разместить шкаф-купе, а в котельной хотели сэкономить максимум места под бытовые нужды. Поэтому по совету бригадира, кроме ванной и кухни, мы установили теплый пол в прихожей, коридоре и котельной и не пожалели — тапки в доме мы не надеваем, а жена была рада спасенному шкафу.

Расстановка радиаторов. Отопительные приборы нужно устанавливать в каждом отдельном помещении. Радиаторы также рекомендовали установить под каждым окном во всю ширину окна. По нашему проекту окна в гостиной были большими — почти 2 × 2 метра — мы хотели больше света, понимая, что больше заплатим за отопление. Поэтому подоконник получился очень низкий, но даже под него нашелся радиатор подходящего размера.

Некоторые окна в нашем доме почти два метра в высоту. Это одно из них в гостиной
Еще одно окно в гостиной, которое сделали меньше, чтобы уместить под ним радиатор побольше

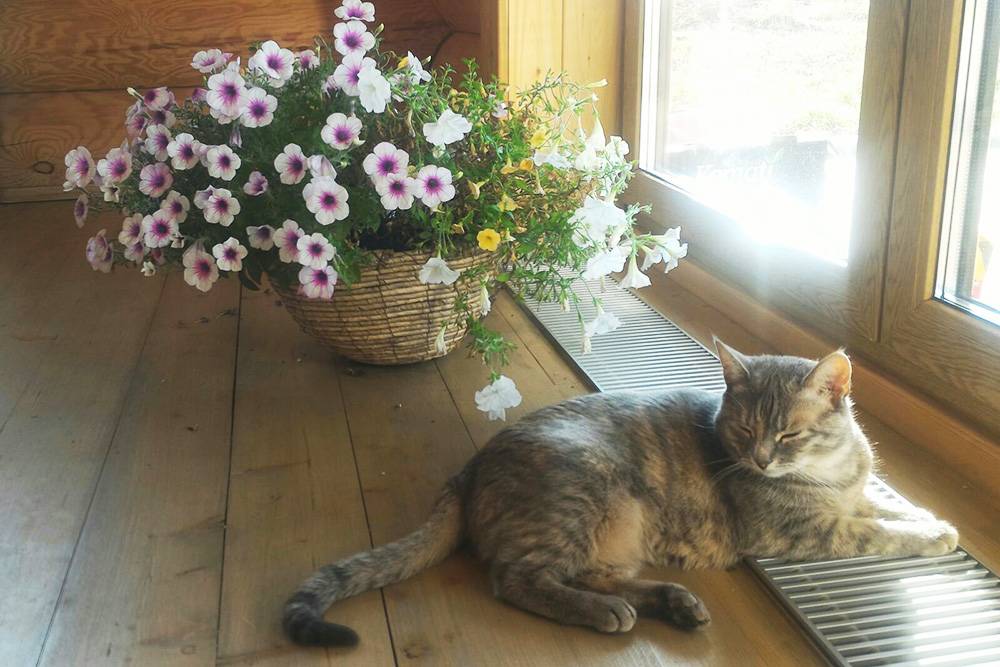

Так выглядит наш напольный конвектор. Он греет не так сильно, как радиаторы, но нашей кошке нравится

Чтобы компенсировать невысокий радиатор, мне предложили установить более крупный с запасом под окном с другой стороны комнаты. В той же комнате была двустворчатая дверь на веранду. Вместо радиатора под ней в полу установили напольный конвектор. Он получился не таким мощным, как радиаторы, но нам хватает.

У больших окон есть не только минусы, но и преимущества. Кроме красивых видов, такие окна впускают много солнечного света и летом, и зимой. В ясную зимнюю погоду радиаторы в зале иногда отключаются, потому что тепла солнца хватает, чтобы нагреть комнату до +25…26 °C. Иногда доходит до абсурда: при температуре за окном около +5 °C погода обычно облачная, солнца не видно и радиаторы работают на обогрев. А когда температура падает до −5 °C, облака пропадают и солнце нагревает дом быстрее и лучше котла.

Как спроектировать систему отопления

Детали лучше подскажет специалист. Но есть и общие рекомендации, о которых я узнал от строителей. О них расскажу ниже.

Спроектировать систему мне помог руководитель монтажной бригады. На этапе строительства мы встретились на стройке. Бригадир осмотрел дом, спросил, когда планируется подведение газа, и обошел вместе со мной оба этажа. Я рассказал, где и какие планируются помещения, окна, двери, а он спроектировал схему отопления.

На следующий день я получил письмо по электронной почте с коммерческим предложением. Я смог изучить весь список оборудования, проверить производителей и цены на других сайтах.

Моя система отопления работает уже третий год. Радиатор установлен под каждым окном, кроме котельной и кухни, — там работает теплый пол. В ванной установлен и теплый пол, и радиатор под окном — чтобы точно не замерзли. Всего получилось 11 радиаторов. Перед дверью на веранду в полу установлен конвектор. За нагрев воды отвечает электрический котел, который планирую заменить на газовый, когда подключу газ. Дополнительно установлен насос рециркуляции на контуре с горячей водой — так вода всегда будет горячей, даже если ее долго не включали, — и насос для теплых полов.

Пока никаких серьезных вмешательств со стороны монтажников не потребовалось. Один раз надолго отключили электричество, вода в контуре отопления остыла, давление в системе упало и котел упорно не хотел работать, выдавая ошибку. Оказалось, что при монтаже системы эту ситуацию предусмотрели. По телефону мне быстро объяснили, как подать воду в систему отопления, чтобы вернуть давление. Нужно было перевести индикатор на котле в режим давления, открыть специальный кран и дождаться, пока давление не поднимется до нужного значения. На этом примере я еще раз убедился, как важно доверять подобные проекты профессионалам.

Пока я не решил только один вопрос: в трубах с горячей водой периодически начал скапливаться воздух. Это началось после установки системы очистки воды, в составе которой есть аэрационная колонна. Она насыщает воду кислородом, чтобы очистить ее от железа. Сепаратор воздуха после системы очистки установлен, и с холодной водой такой проблемы нет. А горячая вода почему-то иногда «фыркает», хотя это та же самая холодная вода, нагретая котлом. Попробую рассказать об этом в следующей статье про систему очистки воды. Если знаете причину — напишите в комментариях.

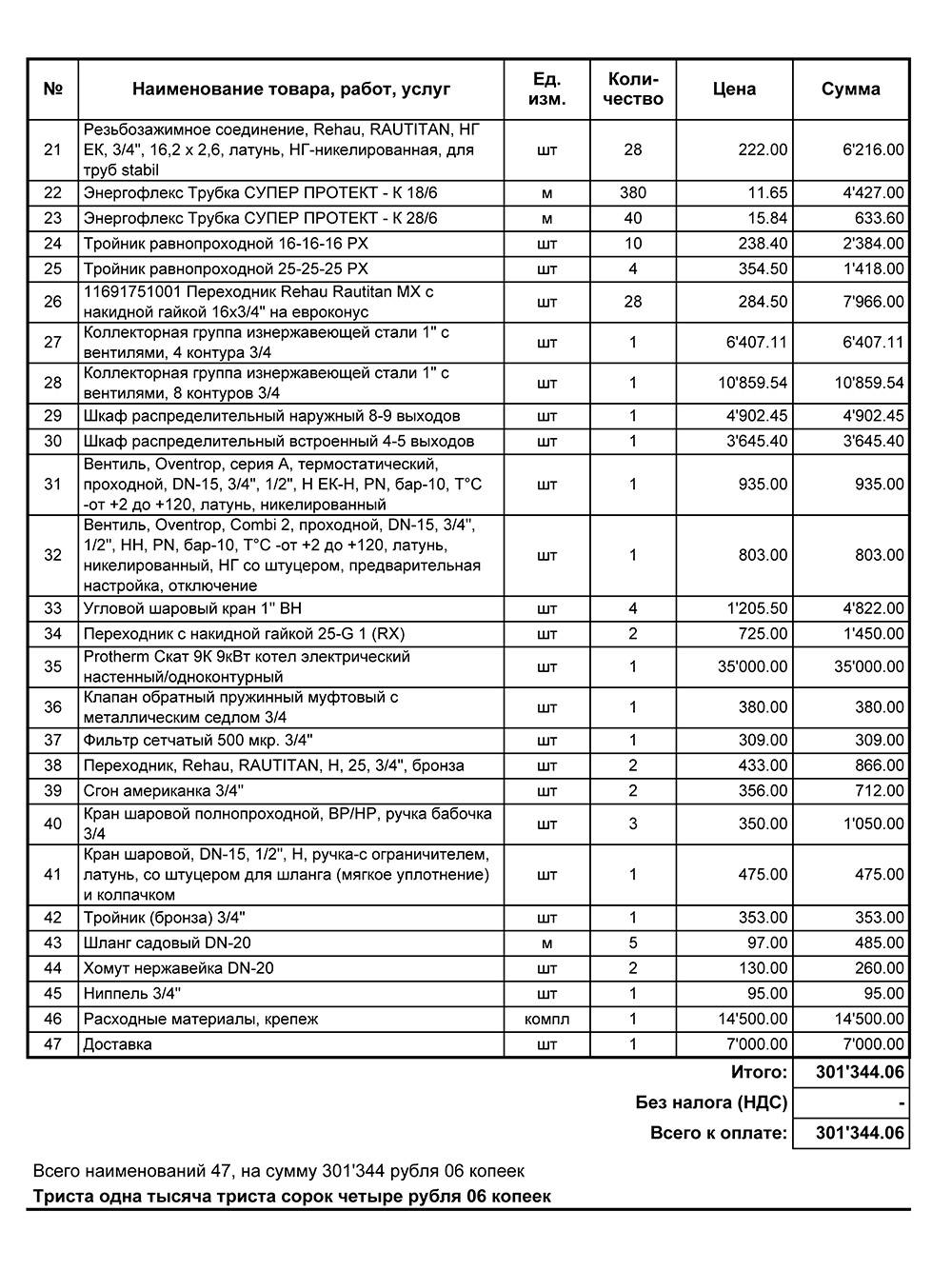

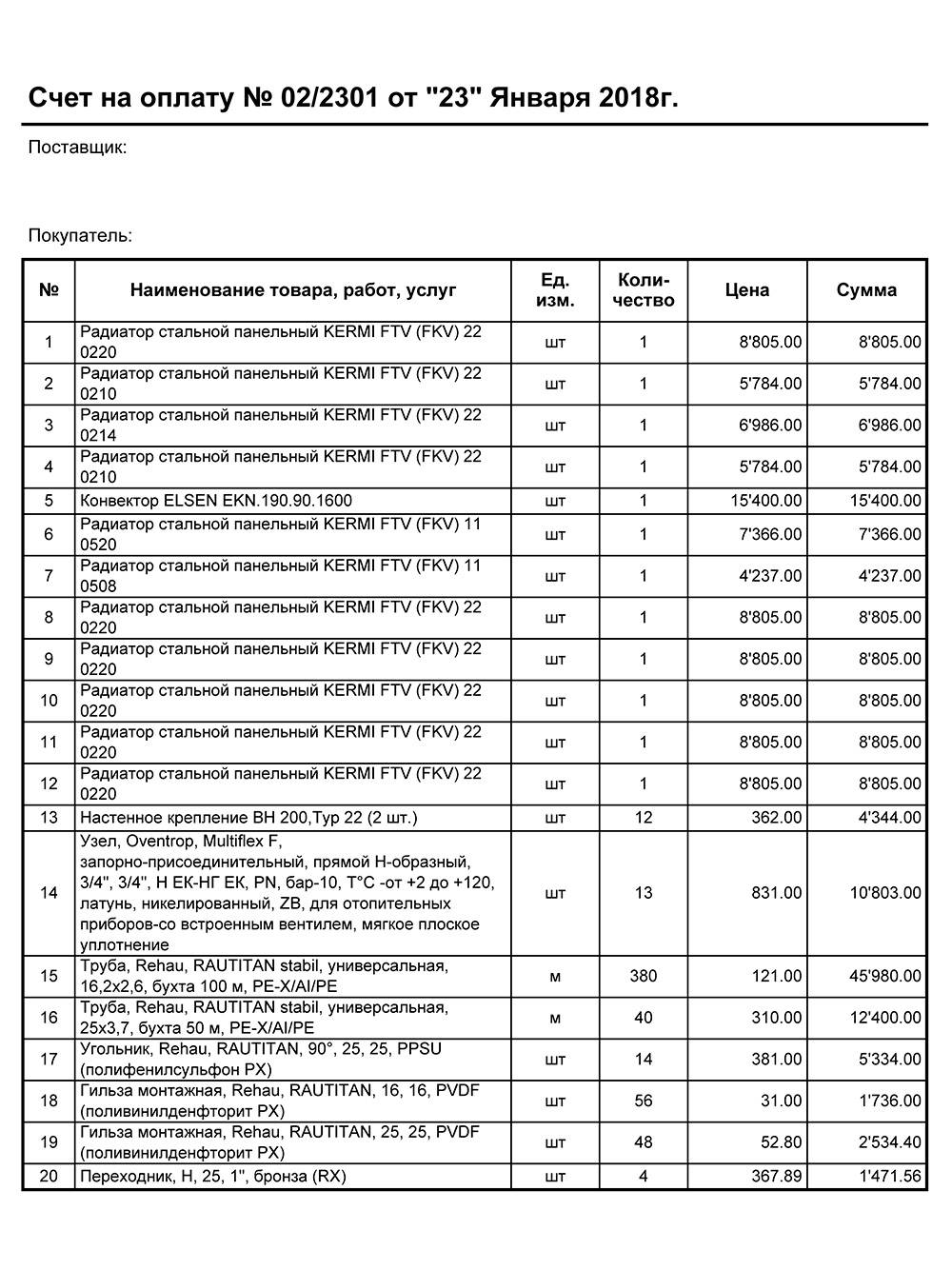

Счет на отопительное оборудование. Часть наименований я не понимал, поэтому подрядчику пришлось рассказать подробнее. Включили даже садовый шланг — мы попросили сделать вентиль снаружи дома для бытовых нужд и поливки
Всего получилось чуть больше 300 тысяч рублей

Как утеплить дом и сэкономить на отоплении

Я внимательно следил за процессом строительства дома и не экономил на утеплении. Строители установили двухкамерные утепленные окна, а под полом и крышей положили утеплитель с запасом. Но первая зима все равно была холодной.

Это личный опыт автора

У меня нет диплома строителя. Это мой первый построенный дом. Советы и рекомендации подойдут не всем, я делюсь личным опытом, чтобы читатели не совершали таких же ошибок. Расскажу обо всем своими словами, где-то могу ошибиться. Если знаете, как сделать лучше или найдете ошибку, — пишите в комментариях.

Утепление стен. Иногда толщины стен не хватает для удержания тепла внутри дома, поэтому стены снаружи дополнительно обшивают утеплителем.

У меня дом из оцилиндрованного бруса — тут немного другая ситуация. Деревянные дома несколько лет усаживаются — бревна высыхают, немного деформируются, а некоторые щели становятся больше. Для таких случаев есть специальный герметик для наружных работ по дереву. Им заполняют стыки между бревнами и крупные трещины на случай, если они будут увеличиваться. Под герметик укладывают пластичный уплотнительный жгут, который деформируется вместе с герметиком при высыхании дерева, сохраняя щель закрытой.

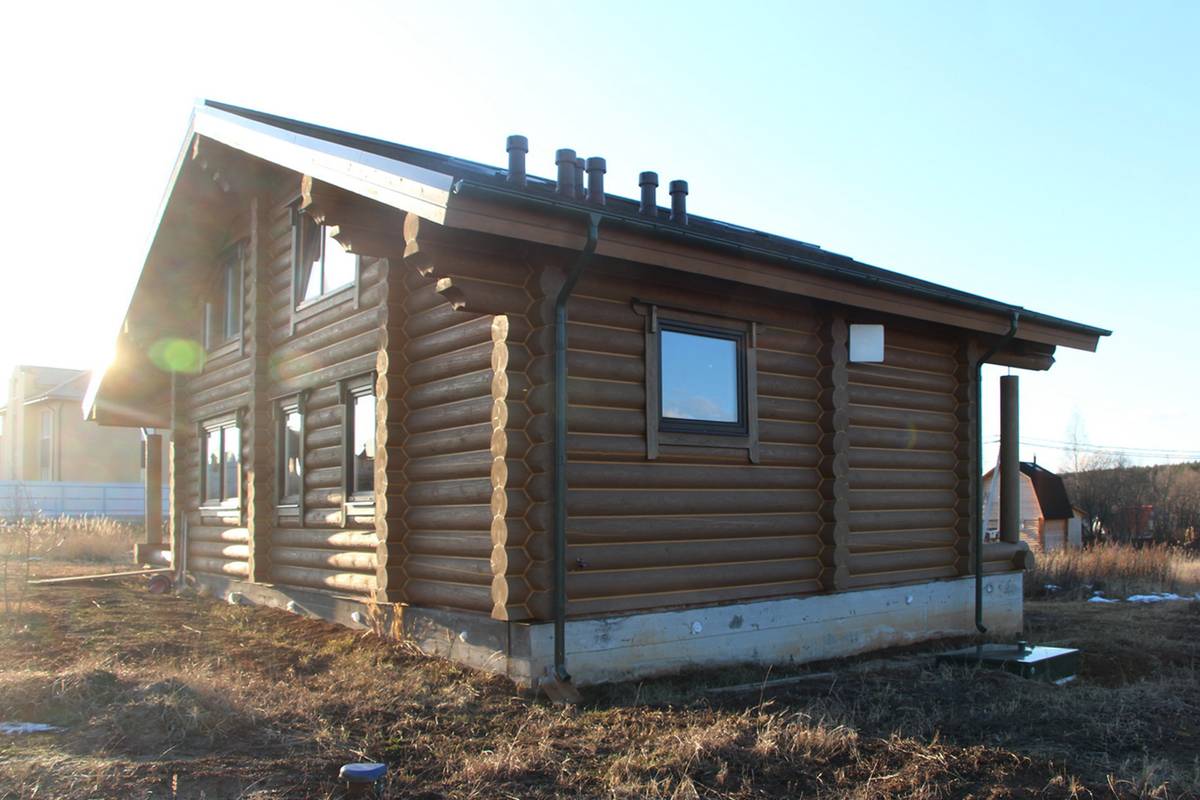

Так выглядел дом на этапе строительства без герметика
Между бревнами есть незаметные щели, а в самих бревнах — трещины

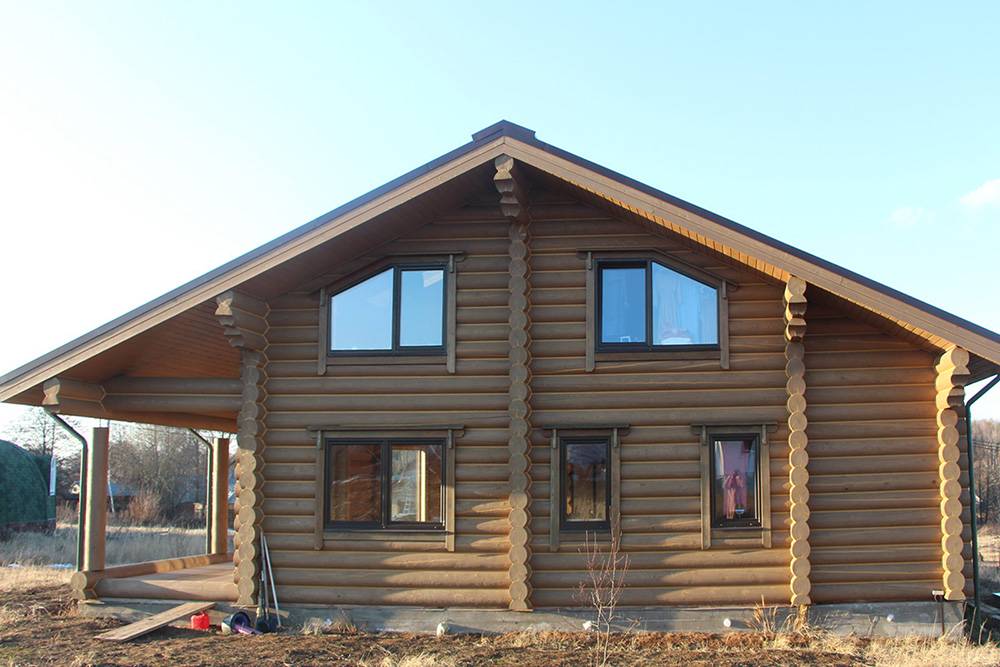

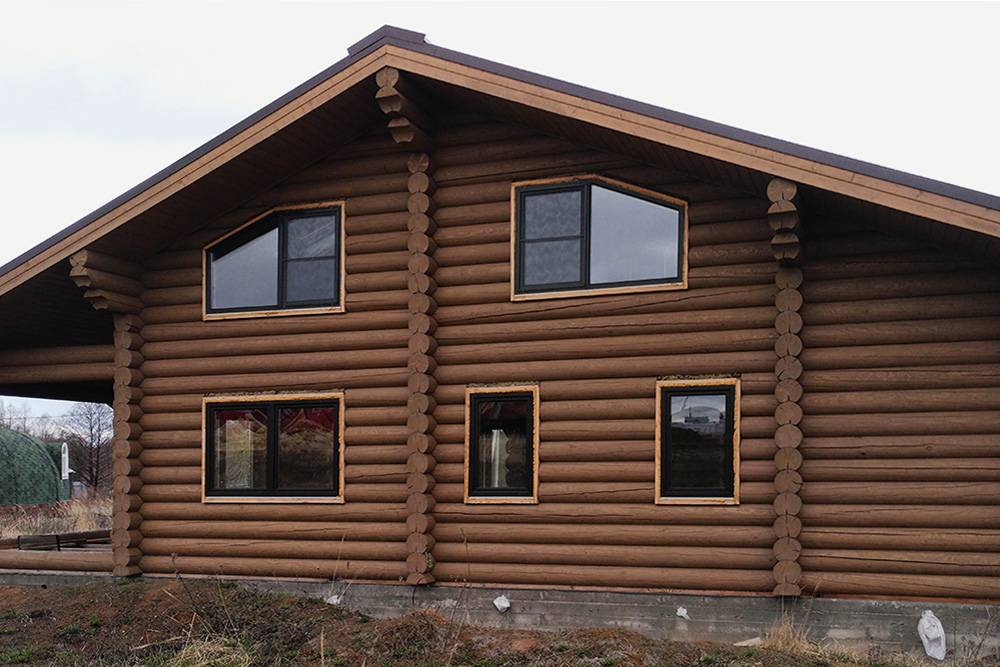

А вот как выглядит дом с герметиком: все щели между бревнами и трещины закрыты герметиком
Герметик и его цвет повлияли на внешний вид — нам с женой кажется, что дом стал более выразительным

Меня предупредили, что без герметика дом будет холодным. Но последний этап внутренней отделки закончился в октябре, и температура для герметизации дома снаружи была слишком низкой. Работу отложили до весны, а уже следующей зимой дом стал очень теплым. Температура внутри дома не опускалась ниже +22…24 °C, при этом за отопление в этом сезоне мы заплатили значительно меньше.

Провести обследование тепловизором. Той холодной зимой я не мог просто ждать наступления весны и купил тепловизор — это устройство для измерения температуры. От бесконтактного термометра он отличается тем, что измеряет температуру не в одной точке, а сразу в нескольких — в выбранной зоне. Данные об измерениях выводятся графически для удобства: чем холоднее в точке, тем цвет темнее.

Этим тепловизором измерял температуру всех стен, потолков и пола в доме
Этим тепловизором измерял температуру всех стен, потолков и пола в доме

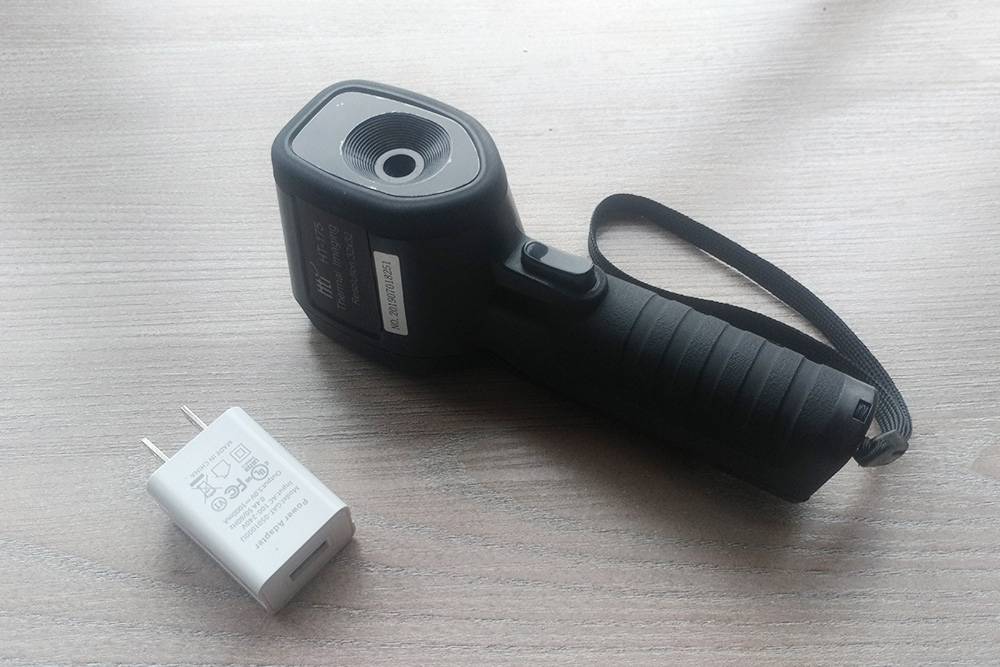

Купил его на «Алиэкспрессе» за 80 $. По курсу прошлого года это примерно 5300 ₽. Сейчас такой стоит около 100 $
Купил его на «Алиэкспрессе» за 80 $. По курсу прошлого года это примерно 5300 ₽. Сейчас такой стоит около 100 $
Так тепловизор показывал щель рядом с потолком. Сам я вряд ли нашел бы ее
Так тепловизор показывал щель рядом с потолком. Сам я вряд ли нашел бы ее

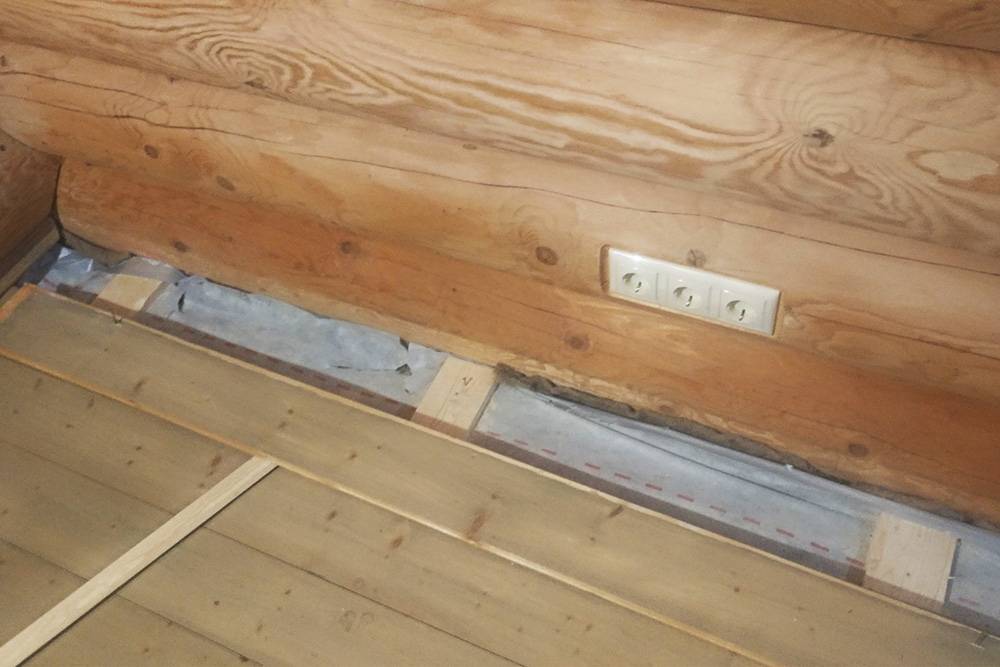

А так выглядел холодный край пола, который я разбирал. Холоднее почти на 10 °C
А так выглядел холодный край пола, который я разбирал. Холоднее почти на 10 °C
1/2
Так тепловизор показывал щель рядом с потолком. Сам я вряд ли нашел бы ее

Мой тепловизор не был профессиональным, но его хватило, чтобы найти холодные места в доме. Если не уверены в своих силах или не хотите покупать, закажите такую работу у профессионалов, как сделал автор этой статьи.

Щели в окнах и дверях. Температура стекол оказалась выше, чем я думал. Разница температур со стеной оказалась около одного-двух градусов. Но стыки некоторых окон с рамами, особенно в углах, были холоднее. Щели не были крупными, из них не дуло, но ощущался холодный воздух. Здесь я использовал герметик для деревянных окон, чтобы он плотно прилегал к деревянному подоконнику. Если знаете решение лучше — напишите в комментариях.

Входная дверь оказалась теплой и герметичной, а вот часть двери на веранду тепловизор подсветил холодным цветом. Оказалось, что дверь немного деформировалась: образовалась щель между створкой и дверной рамой. Я не стал выяснять, брак это или следствие неправильной установки, и менять дверь, а ограничился заменой уплотнителя в этом месте на более толстый.

Щели в полу и потолке. Самой холодной оказалась прихожая. Сначала я подумал, что из-за отсутствия радиаторов теплый пол не справляется с прогревом. Но входная дверь была теплая, и мы ее нечасто открывали, пол тоже был теплый, а комната — почти всегда холодная.

При обследовании тепловизором нашлось холодное пятно, которое при ближайшем рассмотрении оказалось сквозной щелью. Она была в самом дальнем углу потолка на высоте примерно четыре метра, поэтому раньше я ее не замечал. Когда забрался по лестнице, я даже увидел свет с улицы. Не знаю, как строители пропустили этот угол. Сейчас прихожая снова теплая.

Еще тепловизор показал холодный стык пола со стеной. Я удивился, потому что эта стена не была внешней, а граничила с соседней комнатой. Открутив шуруповертом плинтус и сняв крайнюю доску пола, я увидел, что под изоляцией в утеплителе есть дыра — через нее дул холодный воздух и охлаждал край пола рядом со стеной. Было похоже, что этот лаз сделал мелкий грызун. Я восстановил слой утеплителя и изоляции, больше нас никто не беспокоил, и пол был теплым.

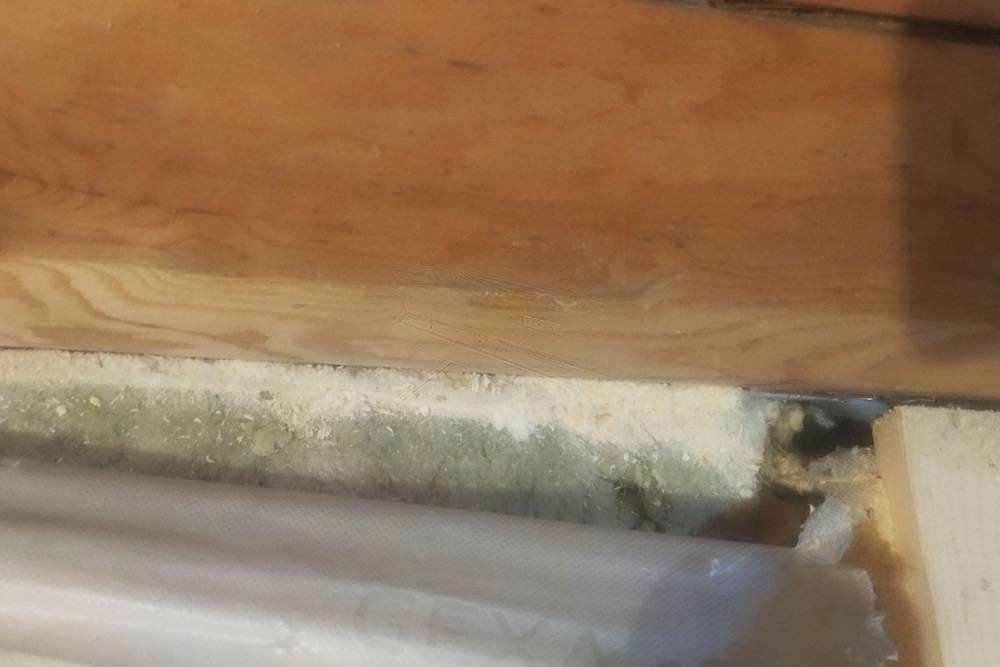

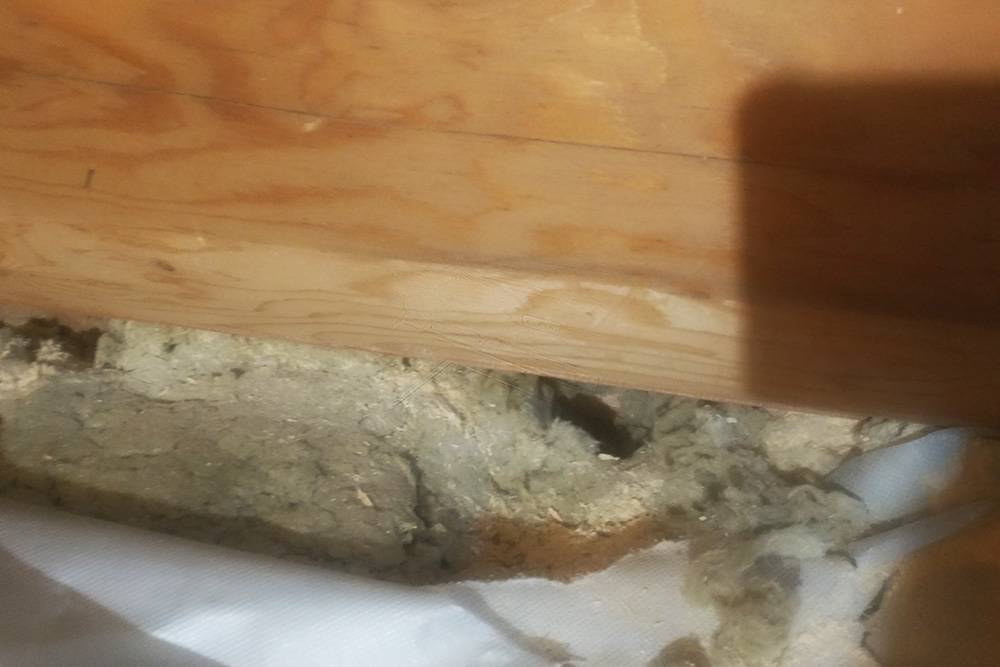

Вот такие норы я обнаружил под полом
Вот такие норы я обнаружил под полом
Вся процедура заняла около часа, а пол в этом месте стал намного теплее

Что еще можно сделать

Даже после того, как все щели закрыли, можно сделать еще кое-что.

Установить термостаты. Это приборы, которые подключаются к радиаторам отопления и регулируют подачу теплоносителя в зависимости от температуры в комнате. Для этого на термостате есть датчик температуры помещения и регулировка желаемой температуры. Вы сможете установить в разных помещениях разную температуру и сэкономить на отоплении.

Пока комната холодная, термостат открывает подачу теплоносителя. Чем холоднее, тем интенсивнее к радиатору подается тепло и тем быстрее он нагревает помещение. По мере нагрева термостат снижает интенсивность. Когда комната нагреется до установленной температуры, термостат перекроет подачу теплоносителя или снизит ее до минимума — так не придется платить лишнего за отопление.

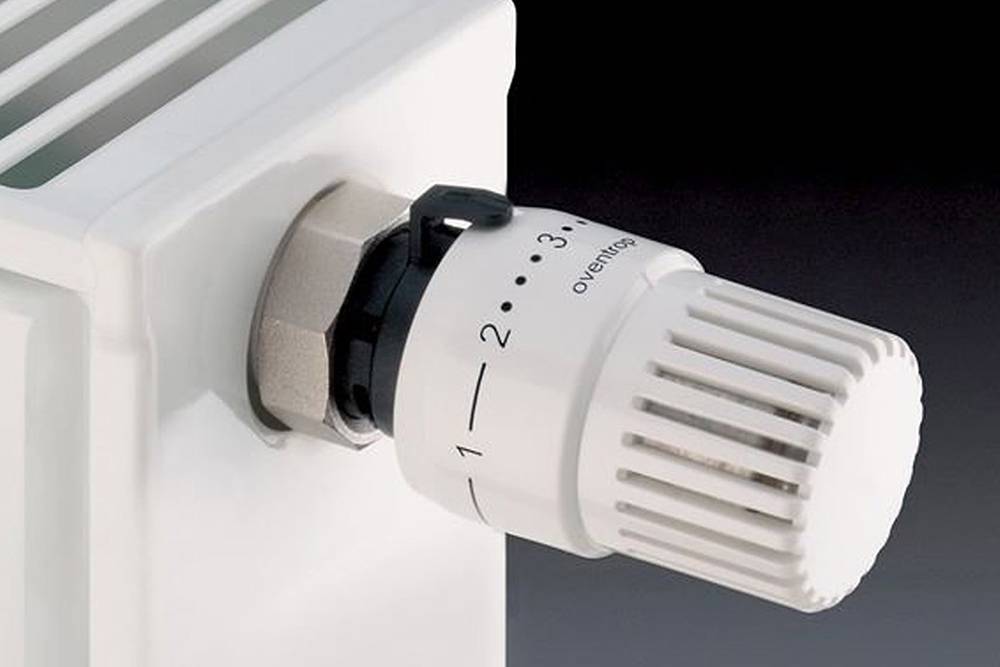

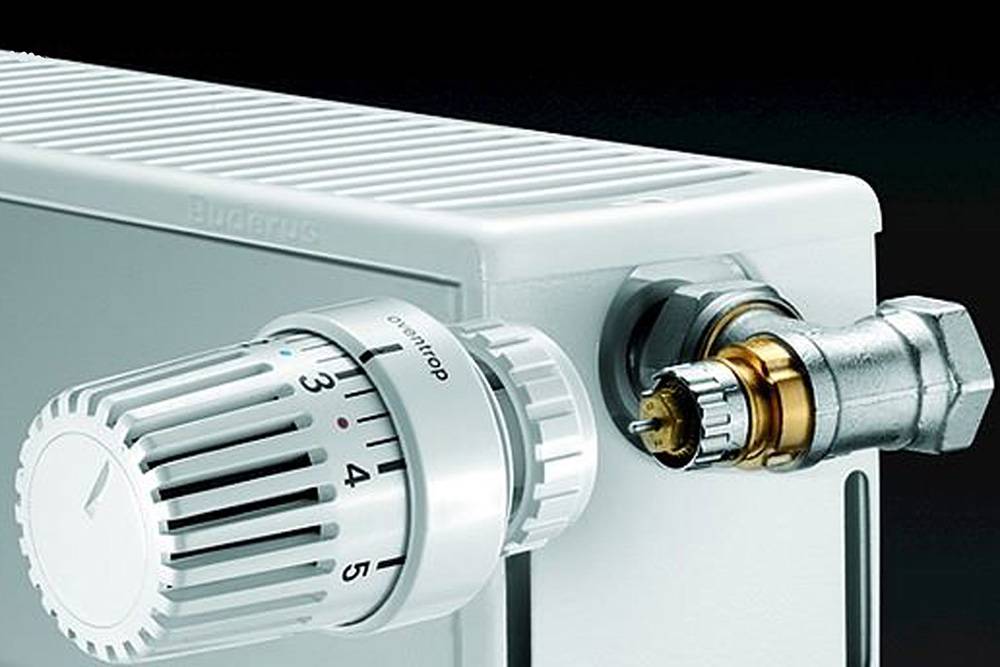

Одна из моделей термостатов. Шкала условная: отметка 3 примерно соответствует +20 °C, 4 — около +24 °C. Фото: oventrop.com
Стандартный вариант установки термостата — вдоль радиатора
Когда пространство не позволяет, термостат можно установить под углом

При установке термостатов есть одна тонкость. Если установить термостаты на все радиаторы в доме, тогда в какой-то момент в теплое время года все термостаты могут перекрыть подачу тепла в радиаторы, то есть циркуляция тепла во всем доме остановится. При этом, если насос постоянно перекачивает теплоноситель от котла, он через некоторое время выйдет из строя. Чтобы не допустить ситуации, когда насос не может перекачивать тепло, минимум на один радиатор термостат не устанавливают. На этом радиаторе мощность устанавливают на максимум и не выключают. Тогда даже если все термостаты в теплое время перекроют подачу теплоносителя, насос сможет прокачивать тепло через оставшийся открытый радиатор.

Перевести окна в зимний режим. Фурнитура современных пластиковых окон позволяет не только отрегулировать створку окна по горизонтали и вертикали, но и настроить плотность примыкания окна к раме. В зимнем режиме окно прилегает к раме плотнее, а в летнем режиме остается небольшой зазор.

Режим окна меняют, чтобы дать уплотнителю и фурнитуре «отдохнуть». В зимнем режиме он сжимается плотнее, обеспечивая лучшую герметичность и защищая от мороза. Поэтому с наступлением весны окна переводят в летний режим, уменьшая степень прижима створки к раме — так уплотнитель дольше сохранит свои изоляционные свойства, а фурнитура не износится из-за повышенной нагрузки. А перед наступлением морозов — обратно в зимний, чтобы внутри дома было теплее.

Если не перевести окна в зимний режим, то зимой будет холодно, а если после зимы не перевести в летний, уплотнитель быстрее износится и окна будут хуже удерживать тепло.

Считаем финансы

Затраты. При строительстве дома я потратил около 300 тысяч рублей на оборудование для отопления и еще около 150 тысяч отдал за работу.

После завершения строительства дома на дополнительное утепление я потратил 187 300 ₽:

  • 170 000 ₽ — герметизация стен дома с внешней стороны, доп. материалы и работы;
  • 12 000 ₽ — термостаты на все радиаторы;
  • 5300 ₽ — тепловизор.
187 300 ₽
я потратил на дополнительное утепление дома после завершения строительства

Экономия. Последняя зима была теплой и пасмурной, но это скорее увеличило мои траты, а не уменьшило — об этом я уже рассказал. За четыре самых холодных месяца без утепления я оплатил счетов за электричество на 60 тысяч рублей, с утеплением за те же четыре месяца следующего года — около 35 тысяч, то есть чуть меньше 9 тысяч в месяц.

Если чисто экономически подходить к расчету, затраты окупятся через 5—6 лет. Но первой зимой температура внутри не всегда была комфортной, поэтому дом до и после утепления сравнивать неправильно, а домашнее тепло и уют деньгами измерить сложно.

За год на электричество буду тратить примерно 70—80 тысяч, но это с учетом горячей воды, которая сейчас тоже нагревается электричеством. В статье про выбор котла отопления я примерно оценил стоимость обогрева условной однокомнатной квартиры разными способами. Мой дом больше по площади в 4 раза, а по объему из-за высоты потолков и второго этажа — почти в 6 раз. Отапливать четыре квартиры центральным отоплением по нормативам дороже.

По моим подсчетам после подключения газа общая стоимость эксплуатации загородного дома, включая стоимость обслуживания оборудования, приблизится к стоимости ЖКУ небольшой квартиры. Об этом постараюсь подробно рассказать в отдельной статье.

Как сделать отопление в частном доме

  1. Выберите способ отопления исходя из доступных источников энергии.
  2. Рассчитайте мощность и выберите котел для системы отопления.
  3. Если еще строите дом, максимально утеплите его.
  4. При необходимости проведите обследование тепловизором.
  5. Установите термостаты и не забывайте менять режим окон.
  6. Если не уверены в своих силах, доверьтесь профессионалам.
Теги: жилье, ЖКХ
А какое отопление в вашем загородном доме? Сами делали или приглашали специалистов?
Комментарии проходят модерацию по правилам журнала
Загрузка
0

Хороший обзор. Брусс красиво смотрится, но для себя выбираю каркас.
Советую посмотреть ролики Теплореусрса - мелкий магаз из Тюмени пилит отличные видео на эту тему. Они подробно разбирают и ленинградку, автоматику, насосы и т.д. Для тех кто собрался делать отопление в частном доме прям маст воч.

7

тьфунатебя, (каждый раз странно начинать ответ с такого обращения) спасибо!

Так вот... Я тоже смотрел много подобных роликов, но большинство из них изобилует сложными терминами или не все понятно объясняют. Я несколько месяцев мучил монтажников, чтобы мне все рассказали и объяснили как "для людей". Поэтому и в статье все своими словами стараюсь описать и объяснить.

P.S. Оцилиндровка нам тоже очень нравится, но опять же дело вкуса.

5
0

Скажите, стоило по итогу связываться с брусом?
В интернете куча отзывов о том, что такие дома самые холодные по рынку, довольно дорогие и требуют регулярного конопачивания дыр. Еще пыль скапливается на ребрах внутри дома. Не проще ли было использовать газобетон/керамический кирпич или каркас?

3

Алексей, если вы про стоимость отопления, то даже с электрическим котлом ЖКУ за дом не намного дороже, чем за 1-комнатную квартиру. А если подведен газ, то в разы дешевле. А если вы про температуру, то после утепления герметиком у нас зимой в доме всегда +22 или теплее. По-моему, достаточно тепло.

Выбор материала: кирпич или дерево — такой же вечный спор, как снимать квартиру или покупать её в ипотеку. У каждого решения свои плюсы и минусы. Мы выбрали дерево: за 3 года дом осел, мы его утеплили и сейчас наслаждаемся красивыми стенами. Если вам ближе кирпич или блок с обоями (стенами под покраску) — выбирайте то, что нравится вам :)

Оживленная дискуссия про материалы с разными доводами от читателей Т—Ж здесь:
https://journal.tinkoff.ru/building-loan/#comments

2
0

Сначала хотел пожурить автора за выбор металлопластика вместо труб, потом увидел в спецификации Rehau stabil и отлегло. Все-таки stabil чисто номинально металлопластик, несущий слой там PEX-a.
Не экономьте на материалах, которые закатываете в бетон, потом замучаетесь искать течи и менять, в случае аварии.
Если есть возможность, делайте теплые полы везде. Благодаря автоматическому регулированию абсолютный комфорт. Радиационный и конвективный обогрев это две большие разницы с точки зрения восприятия человеком этого тепла. В южных широтах и/или при хорошей теплоизоляции дома зачастую можно отказаться от радиаторов и конвекторов полностью.

3

Сергей, а Вы бы какие трубы использовали? Поделитесь с читателями

0

Георгий, собственно тема раскрыта. Для обвязки котельной металл - например медь. Для всего остального сшитый полиэтилен. Он бывает трех типов: a, b и с, в зависимости от технологии производства. Степень сшивки и ее равномерность максимальная у PEX-a, но это дорогой вид производства, отсюда цена. К тому же сырье для сшитого полиэтилена дорогое и такие трубы это импорт, что опять же бьет по карману. Взамен - пластичность, эффект памяти формы, долговечность.
Сшитый полиэтилен с алюминиевым слоем как в статье удобен в монтаже, у него меньше коэффициент температурного удлинения, не нужен специальный фиксирующий желоб в открытой прокладке. В принципе, в случае скрытой прокладки в стяжке, алюминий не нужен.

3
0

Обстоятельно подошли, тему проработали)) Воздухоотводчик на ГВС у вас срабатывает в связи с тем, что вода постоянно гоняется по кругу в системе рециркуляции и, соответственно, присутствует завоздушивание. Холодная вода в трубе стоит и при открытии крана легко проталкивается насосом, даже если где-то образуется воздушная пробка.
И еще про термоголовки. Даже если они все перекрыты, циркуляция теплоносителя продолжается, только по кругу через коллекторы(гребенки), поэтому насос продолжает работать без износа, температура обратки выше и котел включается реже.

2

Вадим, про перекрытые разом терморегуляторы понял, проверю систему.

А с воздухом-то в горячих трубах что делать? :)) Фильтр воздуха только на холодной трубе стоит еще до котла. Насос рециркуляции выключать не хочется :(

0

Георгий, если у вас воздух с водой при открытии кранов выходит, то скорее всего надо смотреть работу аэрационной колонны, вернее датчик ARI проверить, забиваются они и воздух в колонну обезжелезования попадает ну и далее

2

Вадим, спасибо! Буду готовить фактуру для следующей статьи :)

0
0

Современное домостроение должно быть энергоэффективным. А энергоэффективность - это в первую очередь способность эту самую энергию расходовать экономно. Без соответствующей теплоизоляции (нормативы есть - их нужно читать) об энергоэффективности речи быть не может. Ещё добавлю, что побывав в докороновирусную эпоху в Финляндии, а также имея значительное число друзей и знакомых на ПМЖ в Канаде и северных штатах США, могу сказать следующее: в подавляющем большинстве новых домов (именно новых) используется исключительно воздушное отопление, совмещённое с ветиляцией с рекуперацией.

1

Peter, видел передачу несколько лет назад о какой-то экодеревне в Дании. Так там они довели эту энергоэффективность до совершеннейшего безобразия - строят каркасники с утепелением 300-400 мм, рекуперацию эту проклятую ставят и вообще от отопления отказываются. Ни соляры им не впаришь, ни газа сжиженного))

2

Вадим, про рекуперацию тоже много читал и очень хочется что-то подобное испытать. Но, наверное, уже в следующем доме :)

1

Peter, все так, еще и пассивхаус шагает по планете. В швеции и финке еще и геотермальные тепловые насосы используют вовсю, про которые у нас ни сном ни духом потому что в целом строительство на уровне начала 20 века.

1

Kostya, про теплонасосы уже немного поговорили в комментах к этой статье:
https://journal.tinkoff.ru/guide/heat-in-the-house/#comments

Возможно, технология ещё пока новая, и мы не научились все грамотно устанавливать, но пока профит сомнительный. По предварительным расчетам лично мой дом дешевле электричеством отапливать.

Но в целом тоже считаю, что нужно стремиться к рекуперации и все использовать экономно, не важно сколько это стоит.

2
0

я делал отопление ..ленинградка.. но стены и пол надо утеплять...котел стоит газеко-18-т..навесной --немного капризный но вот уже 7 зим топлюсь...правдо выдувает тепло когда сильный ветер...надо --утеплять...

0
0

делал все всегда сам ...потому что руки и голова не из попы растет...в этом году буду утеплять пол и стены...денег на спецов-халявщиков --нет...все везде сам...не знаю--спрашиваю и анализирую а потом-делаю...вот както так...

0
0

Ответ на вопрос как сделать отопление в частном доме должен начинаться с того, чем отапливаться, это может быть электричество, уголь, дрова, балонный газ, пеллеты, дизель. Если отапливать электричеством, то проблемы могут возникнуть с мощностью, не всем доступна она, особенно при большом доме. Не вижу смысла воду для ГВС подогревать, возможно водонагреватель использовать проще и дешевле. Ещё я не понял как вы стены утеплили при оцилиндрованном брусе, не изнутри же надеюсь?

0
0

Системы закрытого типа - это когда применяется расширительный бак мембранного типа и давление в системе выше атмосферного, а вы пишите про классификацию по способу циркуляции, вот как раз они отличаются наличием или отсутствие насоса, с принудительно и с естественной циркуляцией.
"Системы отопления могут быть закрытого типа, то есть с использованием насоса для циркуляции теплоносителя, и открытого типа — без насоса, только за счет гравитации. Системы открытого типа имеют ограниченное применение и ряд особенностей в установке, поэтому здесь речь пойдет о системах закрытого типа."

0

Вот что еще мы писали по этой теме

Сообщество
