Любая металлическая поверхность незаземленного электроприбора потенциально опасна.

Когда строят частный дом, заранее разрабатывают схему электропроводки. Одна из ее частей — заземление. Конечно, лампочки будут гореть, а чайник — работать и без заземления. Но если в стиральной машине протечет вода, напряжение появится на корпусе машинки и при соприкосновении человека может ударить током.

Чтобы этого не произошло, делают заземление. Я электромонтер и живу в частном доме, поэтому знаю, как сделать заземление с нуля, если только строите, или как все проверить, если покупаете готовый дом.

Что такое заземление

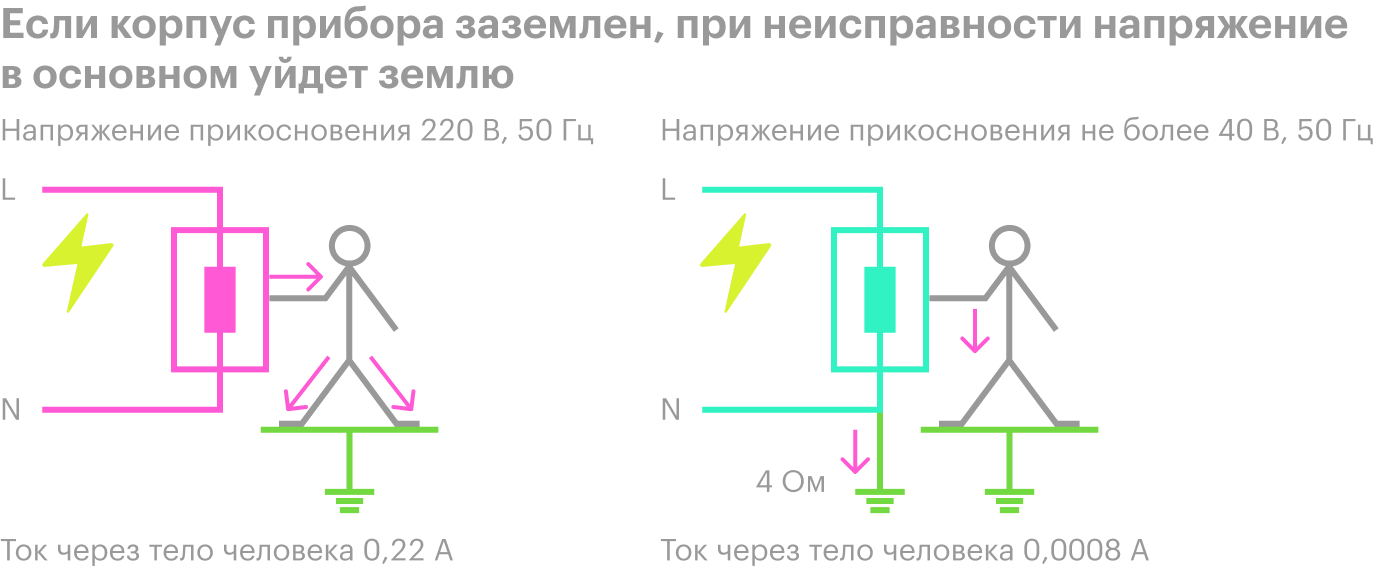

Заземление — это соединение корпусов всех электроприборов в доме с землей через контур заземляющего устройства. Для этого во всей системе, включая кабель электроприбора, есть отдельная жила. Она идет от розеток через щиток в заземляющий контур, который вкопан в грунт. Прибор, подключенный к такой розетке, защищен: если он будет неисправен и на его металлических деталях появится напряжение, избыточный ток уйдет в землю. В худшем случае на корпусе останется небольшой, безопасный для человека заряд. При касании он будет ощущаться как легкое покалывание.

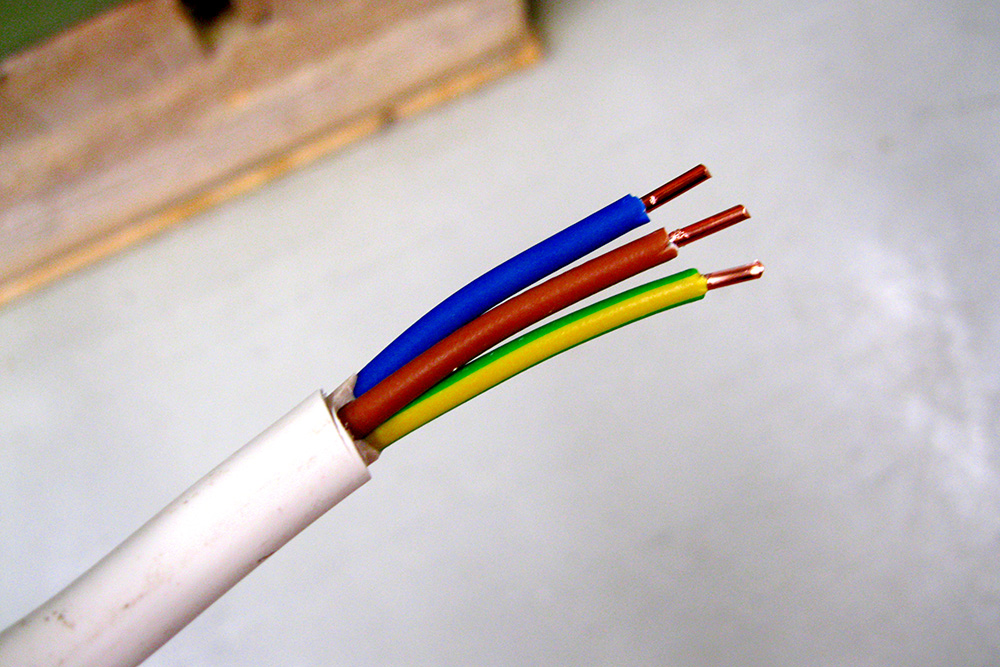

Жила в желто-зеленой оплетке — для заземления
Жила в желто-зеленой оплетке — для заземления

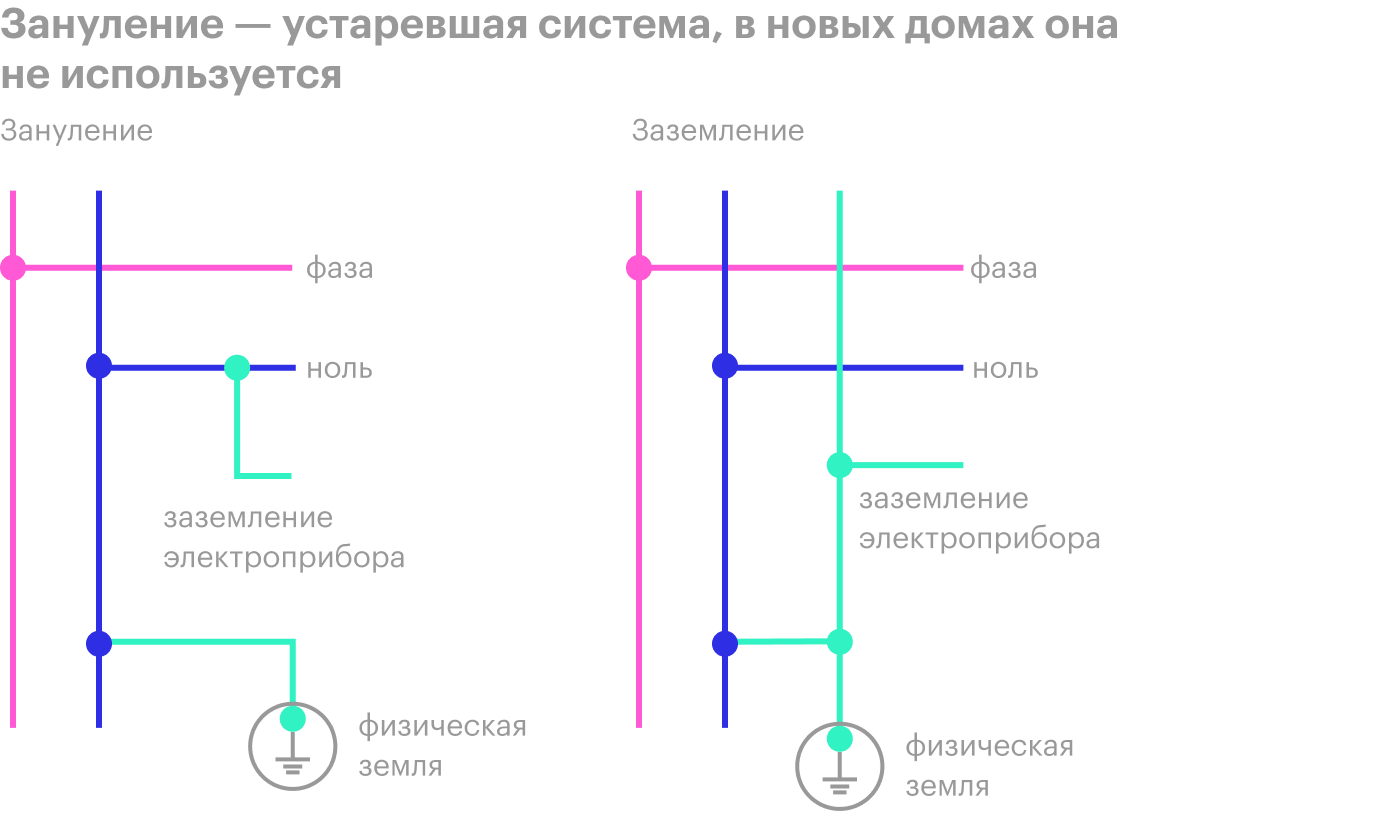

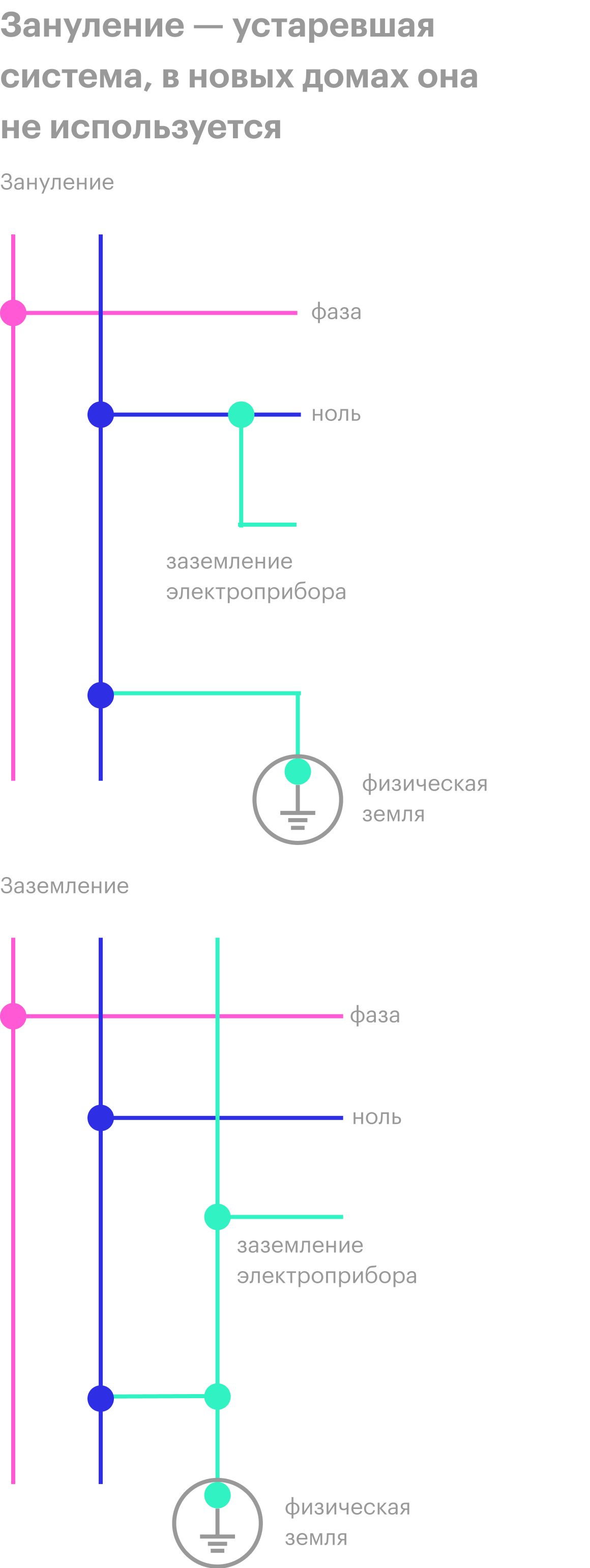

Чем заземление отличается от зануления. Раньше заземление не делали: считали, что это дорого. Делали зануление: соединяли электроприборы с нулевой шиной в щитке и уже ее замыкали на землю. Вместо трехжильного кабеля — фаза, ноль, земля — использовали двухжильный, где есть только фаза и ноль.

Когда работает прибор, нулевой провод находится под напряжением, поэтому при занулении пробой на корпус прибора равносилен короткому замыканию. Сработает автомат в щитке — «выбьет пробки», а потом электричество выключится.

Зануление запрещено в жилых, общественных, административных и бытовых зданиях.

Зачем нужно заземление

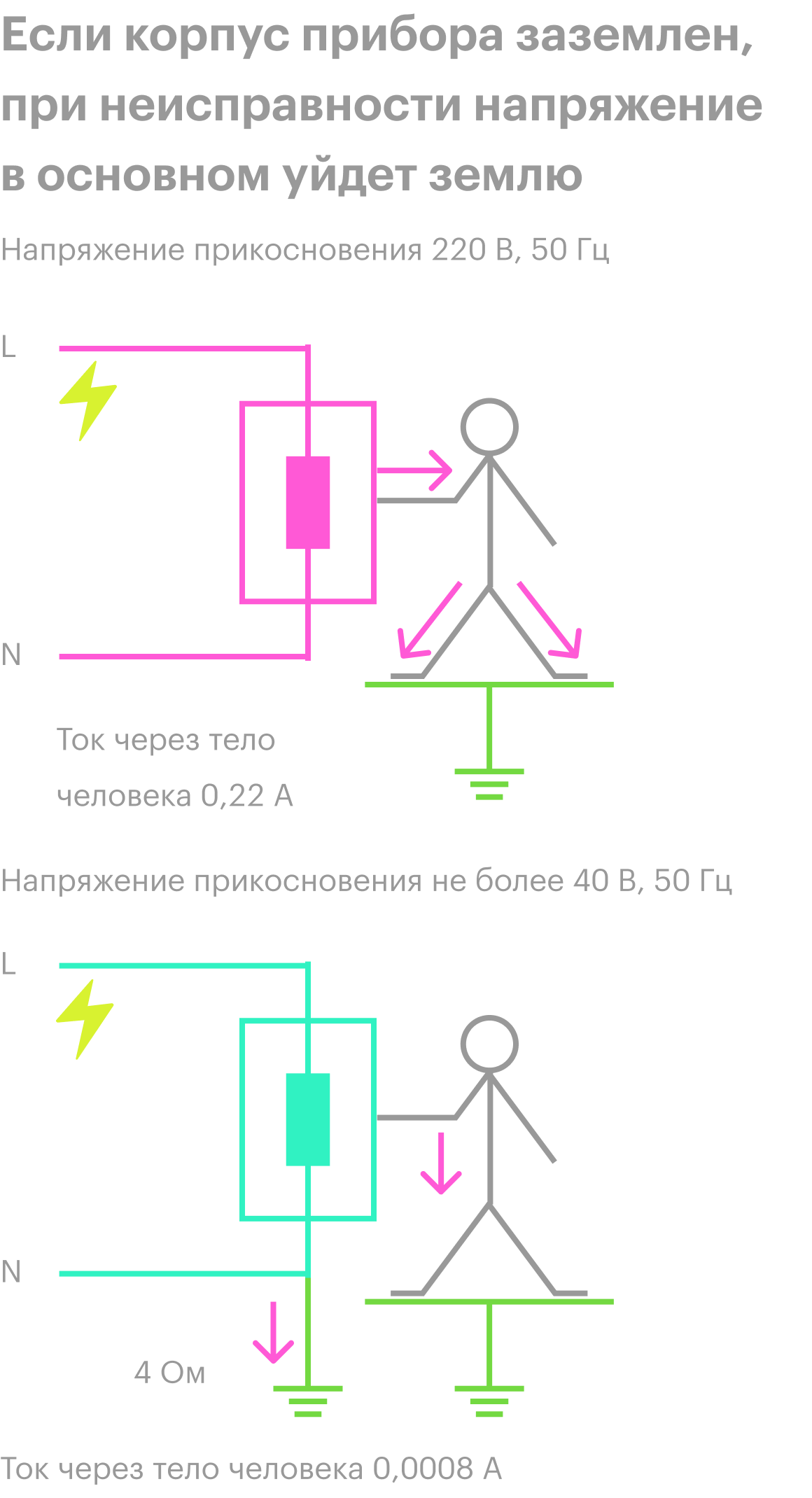

Заземление в частных домах нужно, чтобы обезопасить жильцов от поражения электричеством. Через розетки заземляют все электроприборы: чайники, электроплиты, стиральные машины.

Бойлеры также заземляют через розетки, а еще отдельным проводом делают заземление на корпус — на случай, если бак потечет. В большинство бойлеров встроено устройство защитного отключения — УЗО, которое отключит нагреватель при утечке тока. Заземление в этом случае отведет остатки напряжения.

В бане заземление особенно необходимо, так как вода — хороший проводник тока. Иногда при монтаже проводки в бане хозяева применяют не специальный, а обычный электрический кабель, его изоляция плавится от высоких температур. Оголившийся кабель может передать напряжение на разлившуюся воду или, например, через воду на металлическую печь.

Еще кабель могут проложить под фольгированной теплоизоляцией, которая станет проводником для тока. А бывает, в бане делают теплый пол, и из-за неисправности изоляции людей начинает бить током везде, где разлита вода.

Схемы заземления

Системы заземления различаются по типам и способам подключения нулевого проводника.

Нулевые проводники бывают трех типов:

  1. N — функциональный ноль.
  2. PE (Protective earth) — защитный ноль, или заземление.
  3. PEN — совмещение функционального и защитного нулевых проводников.

Если от опоры на улице в дом идут два провода, то один из них — это L, фаза, а второй — PEN, защитный и рабочий ноль. Фазный провод обычно белого цвета, нулевой — синего. В трехфазной сети будет четыре провода: три фазы и PEN-проводник.

Если проводов от опоры к дому три в однофазной или пять в трехфазной сети, то защитных проводников два: N — функциональный, или рабочий, ноль (провод синего цвета) и PE — защитный ноль, провод желто-зеленого цвета.

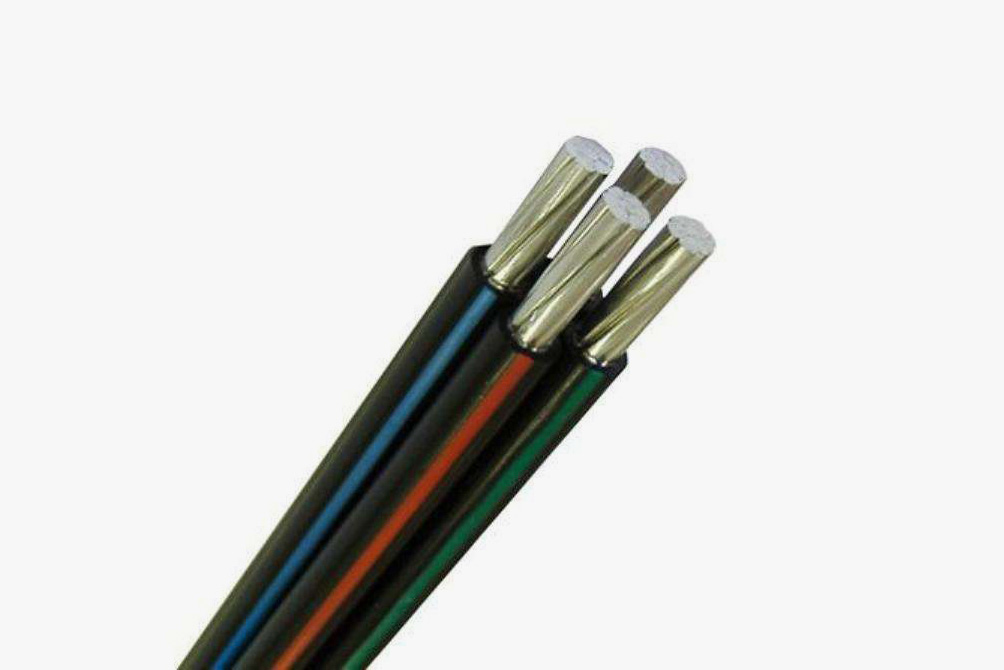

Вводной СИП-кабель с четырьмя жилами: три фазы и ноль. Источник: магазин «ПЭК-24»
Вводной СИП-кабель с четырьмя жилами: три фазы и ноль. Источник: магазин «ПЭК-24»

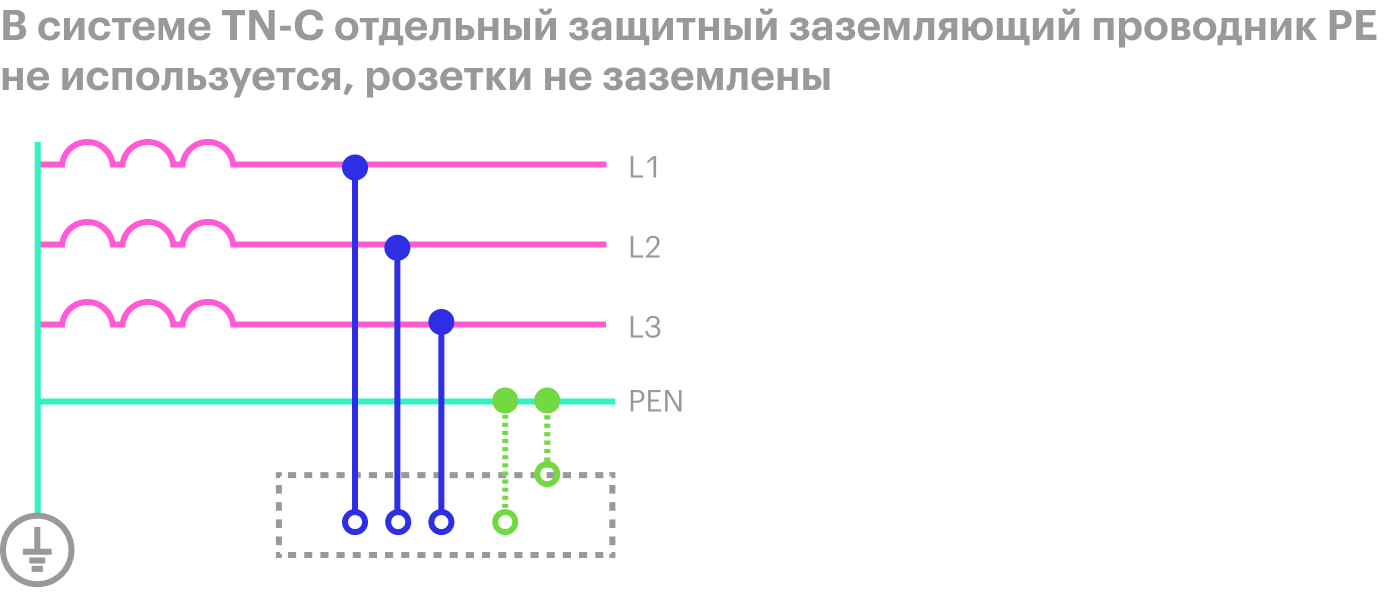

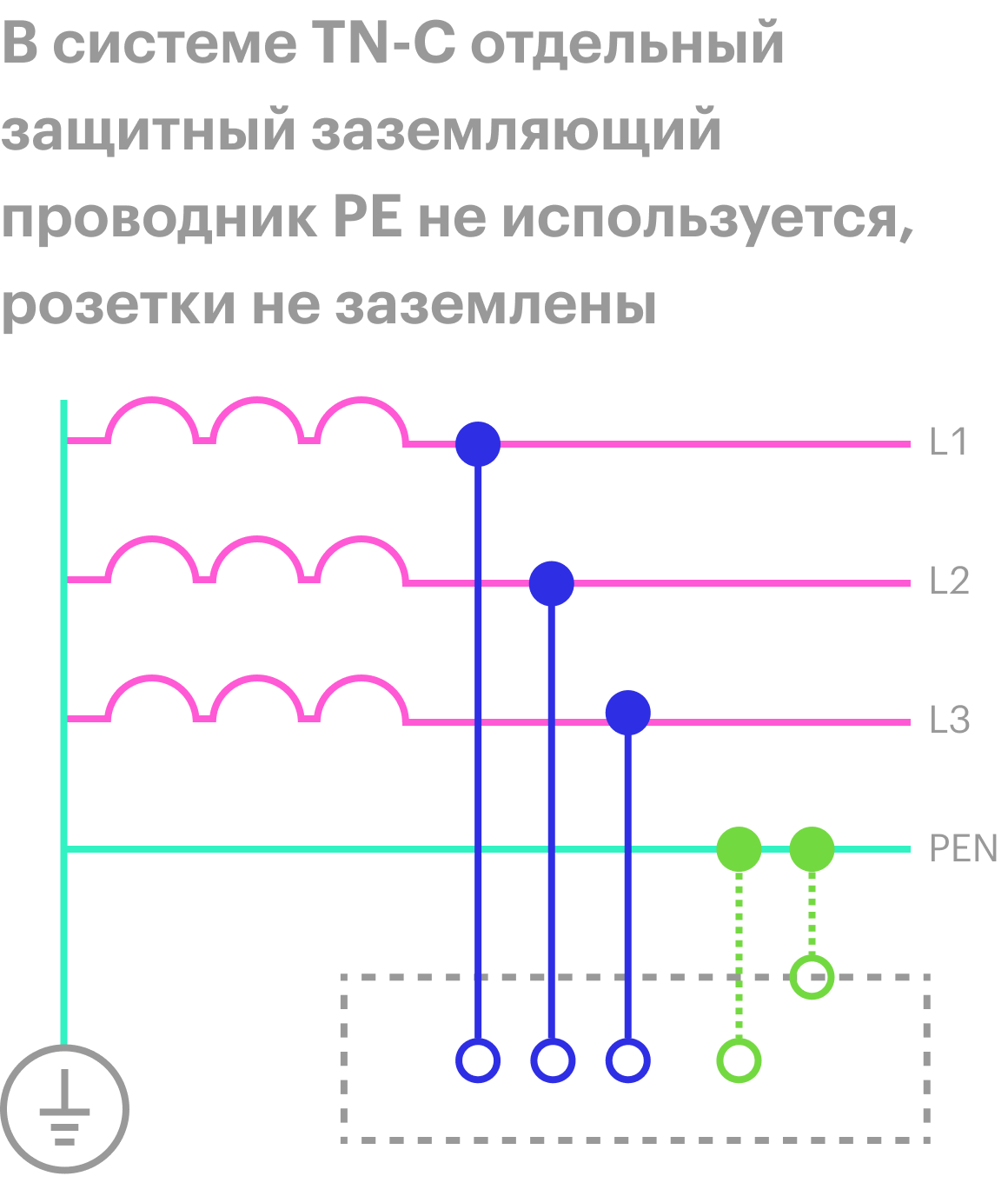

Система TN-C. Рабочий ноль N и PE-проводник в этой системе совмещены в один провод. Рабочий ноль N подключен к контуру заземления рядом с трансформаторной подстанцией.

При TN-C в банях и влажных помещениях дома электроприборы нужно заземлять отдельно. То есть, например, ставить розетку с заземляющим контактом для стиральной машины и от этой розетки прокладывать отдельный провод на вкопанный в грунт контур заземления.

❗️ Схему TN-C считают небезопасной и почти не используют.

Система TN-C-S. На пути от трансформаторной подстанции до ввода в здание нулевой рабочий N и защитный проводник PE совмещены. На вводе в здание PEN разделяется на отдельный нулевой N и защитный проводник PE. В щитке шина заземления и нулевая шина объединяются перемычкой.

Главный недостаток системы в том, что она не защищена от обрыва или отгорания нуля на пути от подстанции к вводу в дом. Это особенно опасно на старых сетях, когда по столбам идет не один СИП-кабель, где все жилы перекручены, а несколько отдельных проводов.

Если, например, дерево упадет на нулевой провод и оборвет его, на заземляющей шине PE в доме появится напряжение. Все заземленные металлические корпуса приборов окажутся под напряжением. Например, корпус бойлера в котельной или металлической печи в бане. То же самое случится, если на улице перехлестнутся нулевой и фазный провода. Ноль на подстанции отгорит, а на контуре заземления появится ток.

Система TN-C-S — основная для любых зданий. Она считается самой надежной.

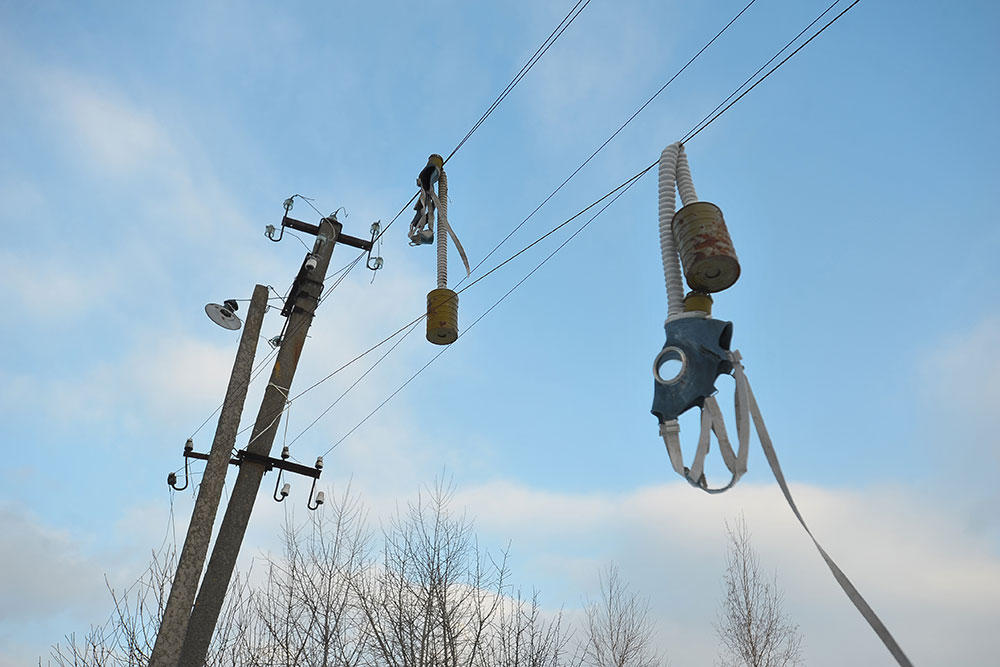

Старая электрическая сеть: по опорам идет несколько проводов, закрепленных на фарфоровые изоляторы. Упавшее дерево можно оборвать любой провод или несколько. Источник: Poliorketes/Shutterstock
Старая электрическая сеть: по опорам идет несколько проводов, закрепленных на фарфоровые изоляторы. Упавшее дерево можно оборвать любой провод или несколько. Источник: Poliorketes/Shutterstock

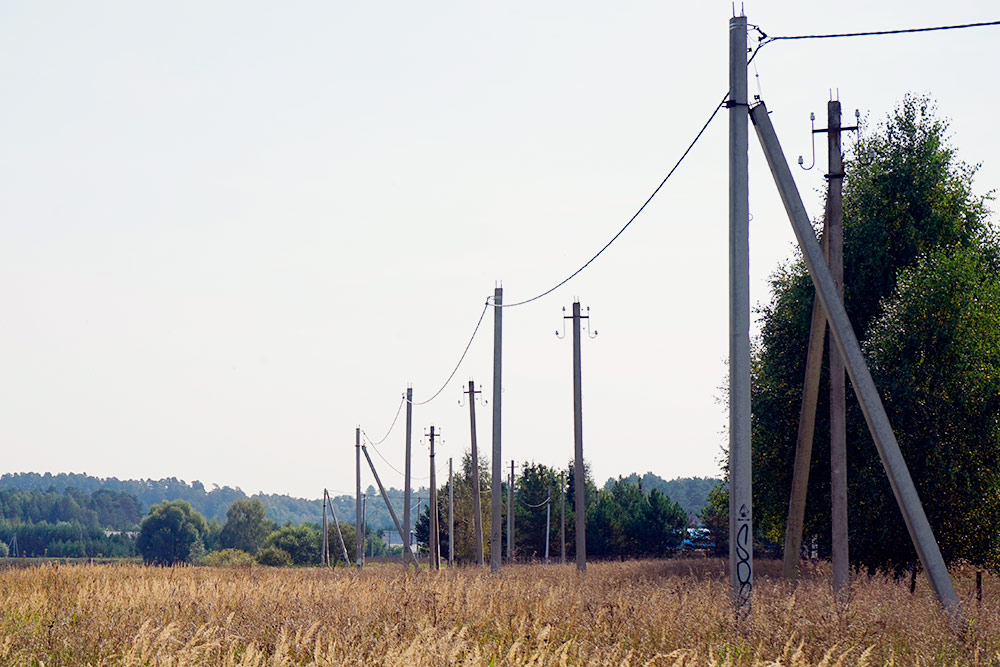

Современная сеть: между опорами идет один провод. Если на него упадет дерево, оборвет все: и фазу, и ноль. Это безопаснее. Источник: Valery Shanin / Shutterstock
Современная сеть: между опорами идет один провод. Если на него упадет дерево, оборвет все: и фазу, и ноль. Это безопаснее. Источник: Valery Shanin / Shutterstock

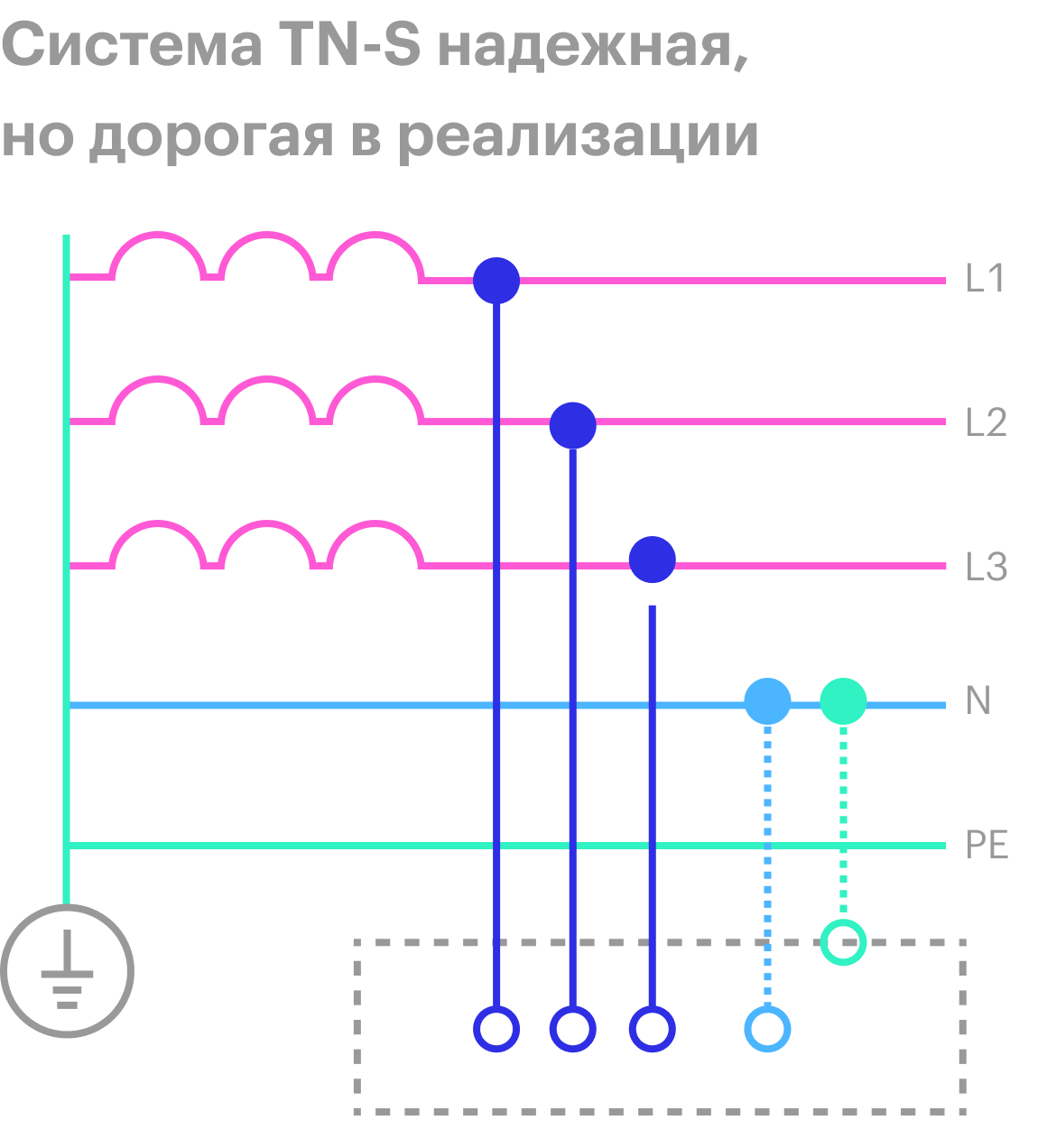

Система TN-S. Это модификация системы TN-C-S. В ней рабочий N и защитный PE ноль разделили еще на подстанции. В трехфазной сети на всем участке линии пять проводов, к дому подходит тоже пять: три фазы, ноль и земля.

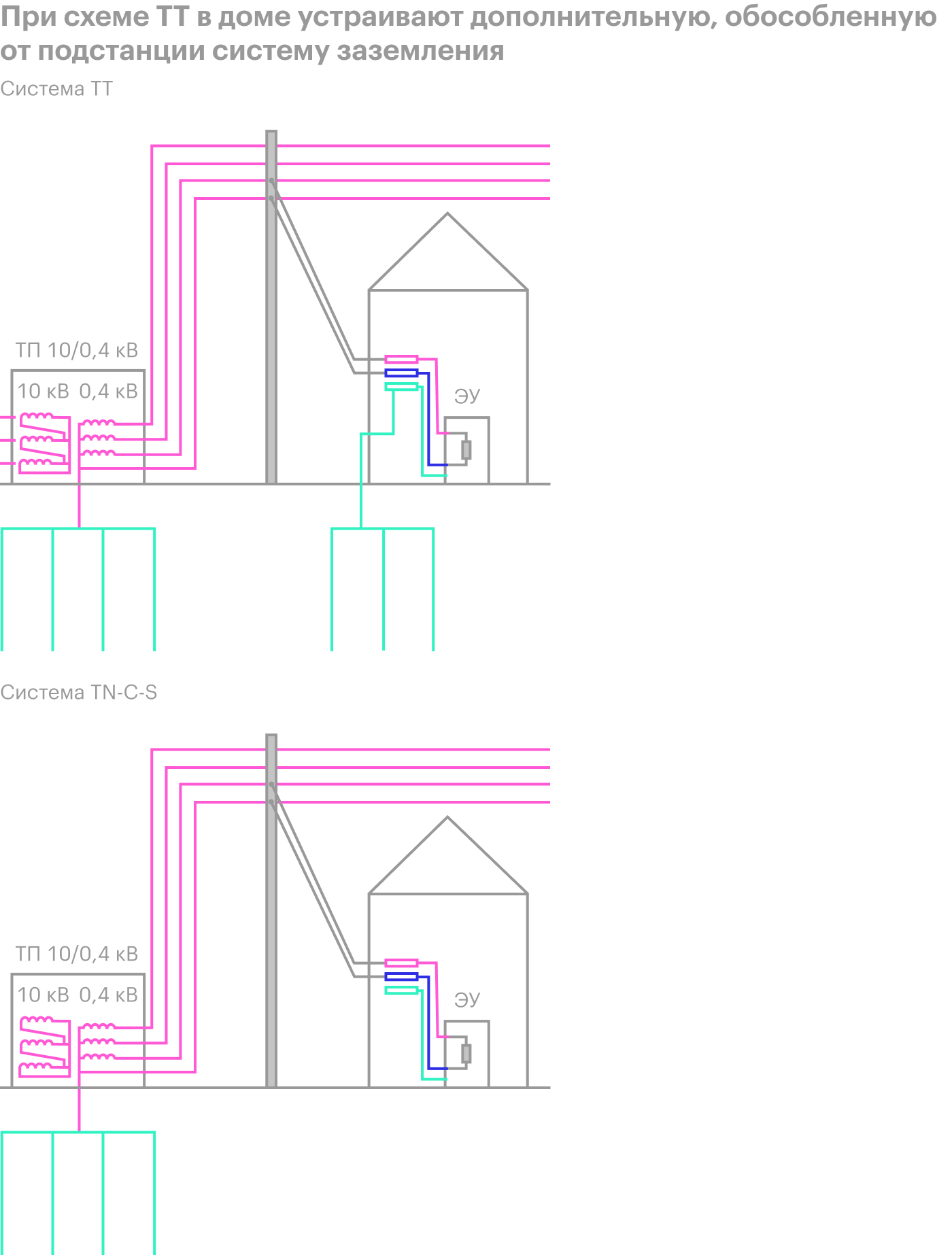

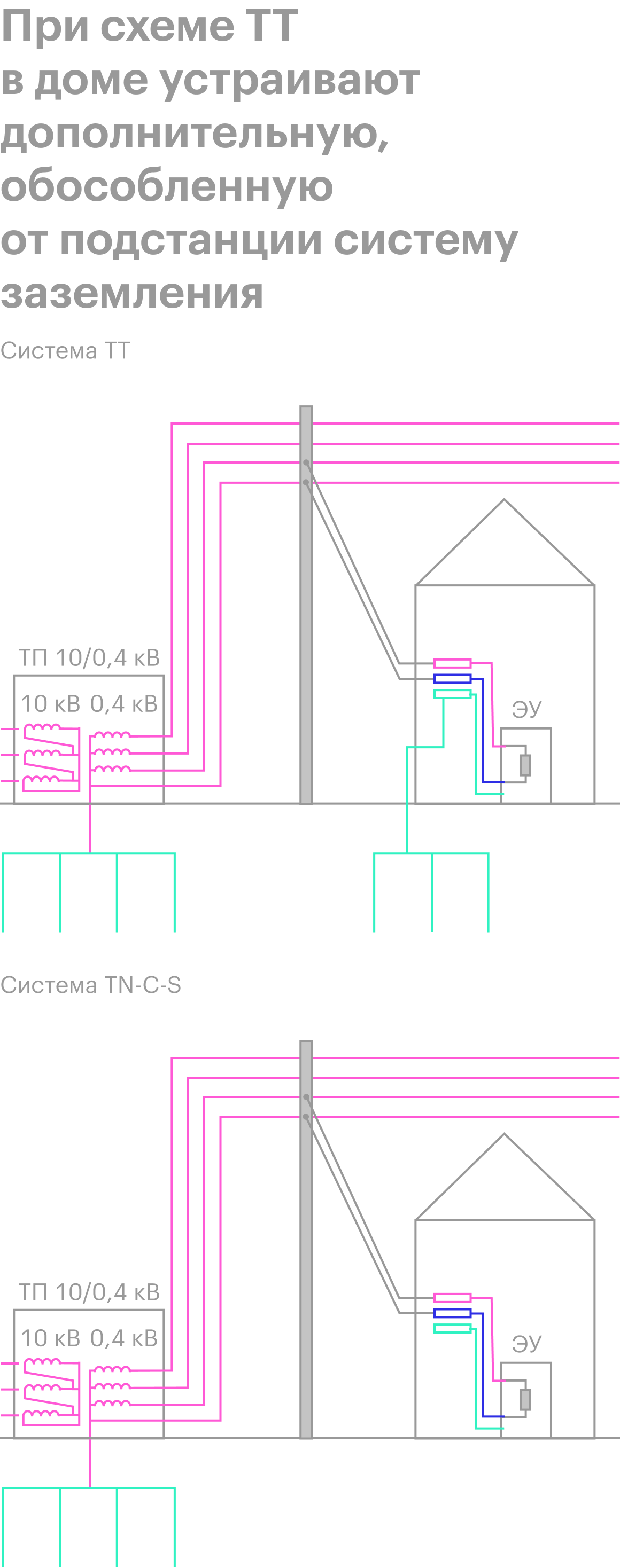

Система TT. Это, возможно, самая популярная система для заземления частных домов. В дом при трехфазном вводе приходит четыре провода: три фазы и рабочий ноль. В самом доме устраивают независимую от подстанции систему заземления: в грунт забивают штыри, провод от них выводят на шину заземления в щитке. С ней соединяют корпуса приборов. Таким образом, при применении системы ТТ заземление дома и подстанции никак не соединено.

При организации схемы ТТ обязательно используют устройства защитного отключения — УЗО. Ставят вводное УЗО с уставкой — пороговым значением силы тока, при котором УЗО срабатывает, — 100—300 мА. Это так называемое противопожарное УЗО, которое защищает от утечки тока. На линии электроприборов ставят УЗО на 10—30 мА. УЗО обязательно совмещают с автоматическими выключателями, которые защищают линию от короткого замыкания и перегрева.

Устройство контура заземления

При коротком замыкании или утечке тока напряжение уходит с электроприбора в контур заземления. Контур — это, как правило, металлический треугольник, который закапывают в грунт рядом с домом. Контур заземления нужно делать только при системе TT.

Элементы контура заземления

Вот из чего состоит система заземления частного дома:

  1. Вертикальные штыри-заземлители.
  2. Металлические полосы или горизонтальные заземлители, которые соединяют штыри-заземлители.
  3. Заземляющий проводник — линия от контура заземления до электрощитка.

Контур заземления нельзя делать из подручных конструкций, например проходящих в земле металлических водопроводных труб. Это небезопасно, а еще такие трубы быстрее ржавеют и разрушаются.

Заземляющий электрод. В качестве электродов обычно берут металлический прут диаметром не менее 18 мм или металлические уголки 50 × 50 мм. Уголки заостряют на концах, чтобы их удобнее было забивать в грунт. Типовая длина прута или уголков — три метра. Этого достаточно для большинства грунтов.

Наилучшие показатели сопротивления у электродов из меди. Электроды из обычной арматуры, наоборот, неэффективны в контуре заземления. Для обвязки электродов используют стальные полосы.

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Черная сталь Круглый для вертикальных заземлителей 16
Круглый для горизонтальных заземлителей 10
Прямоугольный 100 4
Угловой 100 4
Трубный 32 3,5
Оцинкованная сталь Круглый для вертикальных заземлителей 12
Круглый для горизонтальных заземлителей 10
Прямоугольный 75 3
Трубный 25 2
Медь Круглый 12
Прямоугольный 50 2
Трубный 20 2
Канат многопроволочный 1,8 (диаметр каждой проволоки) 35
Черная сталь
Профиль сечения
Круглый для вертикальных заземлителей
Диаметр, мм
16
Площадь поперечного сечения, мм
Толщина стенки, мм
Профиль сечения
Круглый для горизонтальных заземлителей
Диаметр, мм
10
Площадь поперечного сечения, мм
Толщина стенки, мм
Профиль сечения
Прямоугольный
Диаметр, мм
Площадь поперечного сечения, мм
100
Толщина стенки, мм
4
Профиль сечения
Угловой
Диаметр, мм
Площадь поперечного сечения, мм
100
Толщина стенки, мм
4
Профиль сечения
Трубный
Диаметр, мм
32
Площадь поперечного сечения, мм
Толщина стенки, мм
3,5
Оцинкованная сталь
Профиль сечения
Круглый для вертикальных заземлителей
Диаметр, мм
12
Площадь поперечного сечения, мм
Толщина стенки, мм
Профиль сечения
Круглый для горизонтальных заземлителей
Диаметр, мм
10
Площадь поперечного сечения, мм
Толщина стенки, мм
Профиль сечения
Прямоугольный
Диаметр, мм
Площадь поперечного сечения, мм
75
Толщина стенки, мм
3
Профиль сечения
Трубный
Диаметр, мм
25
Площадь поперечного сечения, мм
Толщина стенки, мм
2
Медь
Профиль сечения
Круглый
Диаметр, мм
12
Площадь поперечного сечения, мм
Толщина стенки, мм
Профиль сечения
Прямоугольный
Диаметр, мм
Площадь поперечного сечения, мм
50
Толщина стенки, мм
2
Профиль сечения
Трубный
Диаметр, мм
20
Площадь поперечного сечения, мм
Толщина стенки, мм
2
Профиль сечения
Канат многопроволочный
Диаметр, мм
1,8 (диаметр каждой проволоки)
Площадь поперечного сечения, мм
35
Толщина стенки, мм

Защита заземления. Штыри контура заземления должны плотно входить в грунт и соприкасаться с ним на максимальной площади. Поэтому элементы заземления запрещено красить.

Чтобы предотвратить образование ржавчины на стальных полосах, используют антикоррозионные составы. Сварные соединения контура обрабатывают битумной мастикой или смолой.

Как грамотно потратить и сэкономить
Рассказываем в нашей рассылке дважды в неделю. Подпишитесь, чтобы совладать с бюджетом

Виды контуров заземления

Геометрия контура заземления зависит в основном от удобства монтажа. Это может быть треугольник, квадрат, любая другая геометрическая фигура или забитые в линию стержни.

Треугольник. Это самый распространенный вариант контура заземления. В землю забиваются три стержня. В идеале расстояние между ними должно быть не меньше трех метров, но в зависимости от места на участке делают и меньше. Должен получиться равносторонний треугольник.

Линейный контур. Контур заземления в виде линии применяют там, где нет места для треугольника. Линейный контур удобно закопать вдоль забора или стены дома. Количество электродов может быть любым: чем больше, тем лучше показатели сопротивления контура.

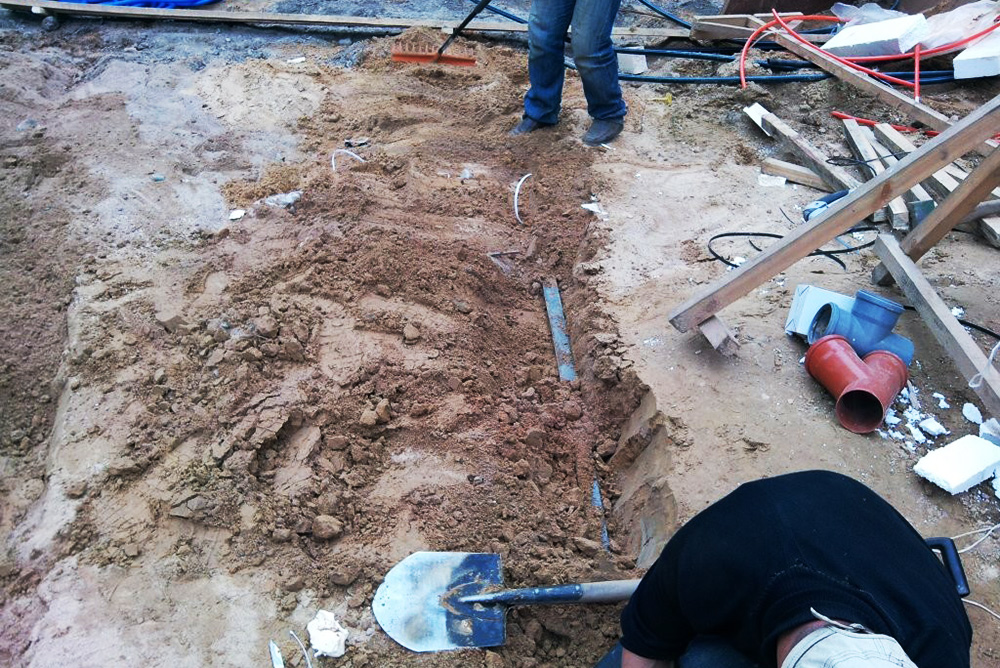

Контур заземления, закопанный в грунт
Контур заземления, закопанный в грунт

Расчет заземления

Чтобы контур заземления правильно работал, перед его монтажом нужно сделать расчет. Неверно рассчитанный контур будет плохо отводить ток или вообще не будет выполнять свою функцию — получится, что все элементы заземления сделаны, но ничего не работает.

Общее сопротивление контура заземления в жилых зданиях не должно превышать 4 Ом. Чем ниже сопротивление, тем меньше напряжение, которое возникнет на корпусе электроприборов при каких-либо проблемах.

Еще нужно учитывать ключевой параметр для находящегося в земле контура заземления — сопротивление растеканию тока. Это то, насколько эффективно контур рассеивает ток в землю. На сопротивление растеканию влияет множество параметров: сопротивление грунта, количество стержней и расстояние между ними, материал стержней и даже время года.

Сопротивление грунта. Чем ниже сопротивление грунта, тем лучше заземлитель будет отводить ток. Например, в торфянике сопротивление минимально: напряжение уйдет в землю, даже если контур не сильно заглублен или не выдержаны рекомендуемые расстояния между электродами.

Гравий или шлак обладают большим сопротивлением: забитый в них контур может вовсе не работать.

Сопротивления грунтов

Тип грунта Примерное сопротивление, Ом·м
ПГС, влажный песок 300—500
Смесь глины и песка 100—150
Чернозем 50—60
Глина 50—60
Садовая земля 30—40
Суглинок с золой и пеплом 30—40
Торф 20—30
Тип грунта
Примерное сопротивление, Ом·м
ПГС, влажный песок
300—500
Смесь глины и песка
100—150
Чернозем
50—60
Глина
50—60
Садовая земля
30—40
Суглинок с золой и пеплом
30—40
Торф
20—30

Если грунт «жесткий», применяют ряд мер, чтобы заземлитель работал:

  1. Разбавляют почву. Контур заземления закапывают не тем же грунтом, а смесью золы и пепла. Иногда рекомендуют использовать раствор поваренной соли, но так делать не стоит: соль провоцирует коррозию.
  2. Забивают штыри электродов поглубже, чтобы достичь почвы другого состава. Например, берут 6 электродов по 1,5 метра, которые друг за другом забивают в одну точку. По мере продвижения вглубь их приваривают или соединяют муфтами, если электроды сделаны на заводе.

Размеры и расстояния для заземляющих электродов. Чтобы рассчитать расстояние между стержнями электродов, берут длину стержня и умножают на коэффициент 2,2. Например, при длине стержня в три метра расстояние между ними должно быть: 2,2 × 3 = 6,6 м. На практике такие расстояние не всегда удается выдержать из-за нехватки места на участке. Электроды, забитые на меньшее расстояние, также будут работать. Но ухудшится эффективность контура заземления, уменьшится сопротивление растеканию.

Снизить сопротивление контура можно установкой дополнительных электродов. Однако монтировать их вблизи от существующих бесполезно. Ток будет стекать с двух электродов на один и тот же участок. Поэтому заземлители нужно разносить: например, изменить геометрию контура и сделать вместо треугольника квадрат или линию с пятью электродами.

Правила и требования к контуру заземления

Глубина забивания штырей. Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60—100 см.

Например, в Архангельске грунт промерзает зимой на 1,8 м. Штыри нужно забивать минимум на 2,8 м. Глубина также зависит от типа грунта: чем его сопротивление хуже, тем глубже должны быть штыри.

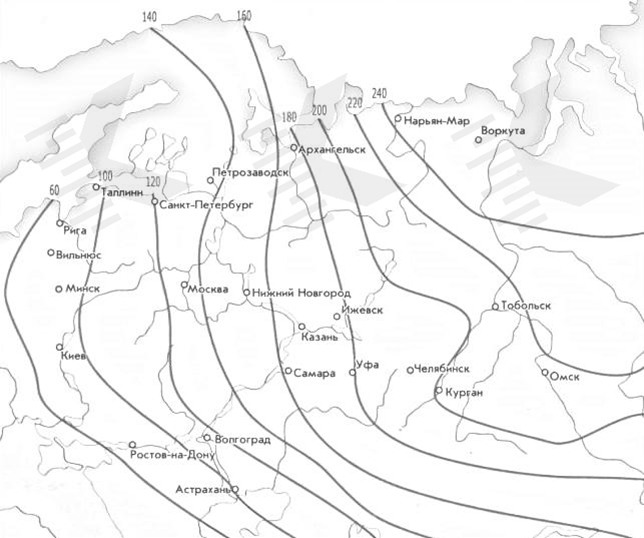

Карта глубины промерзания грунтов. Источник: «Калк-про»
Карта глубины промерзания грунтов. Источник: «Калк-про»

Заземление и молниезащита. Если в доме сделана молниезащита, ее желательно объединить с внутренней системой заземления. По нормам эти системы должны быть общими.

Если молниезащиту и внутреннее заземление дома объединяют, в грунте делают один контур, а не два. По сути, это две отдельные системы. Молниеотвод работает как заземлитель для внешнего сверхмощного напряжения — удара молнии. Молниеотвод собирают из толстых прутков, которые не сгорят, если по ним пропускать ток в несколько тысяч ампер. Заземление в доме работает только с бытовым напряжением, для него используют провод того же сечения, что идет в розетки.

На вводе в щиток ставят устройство защиты от импульсных перенапряжений — УЗИП. Оно гарантирует, что импульс молнии от молниеотвода через объединенный контур не пройдет в дом.

Хорошие УЗИП для стандартного в частном доме трехфазного ввода стоят не менее 9000 Р.

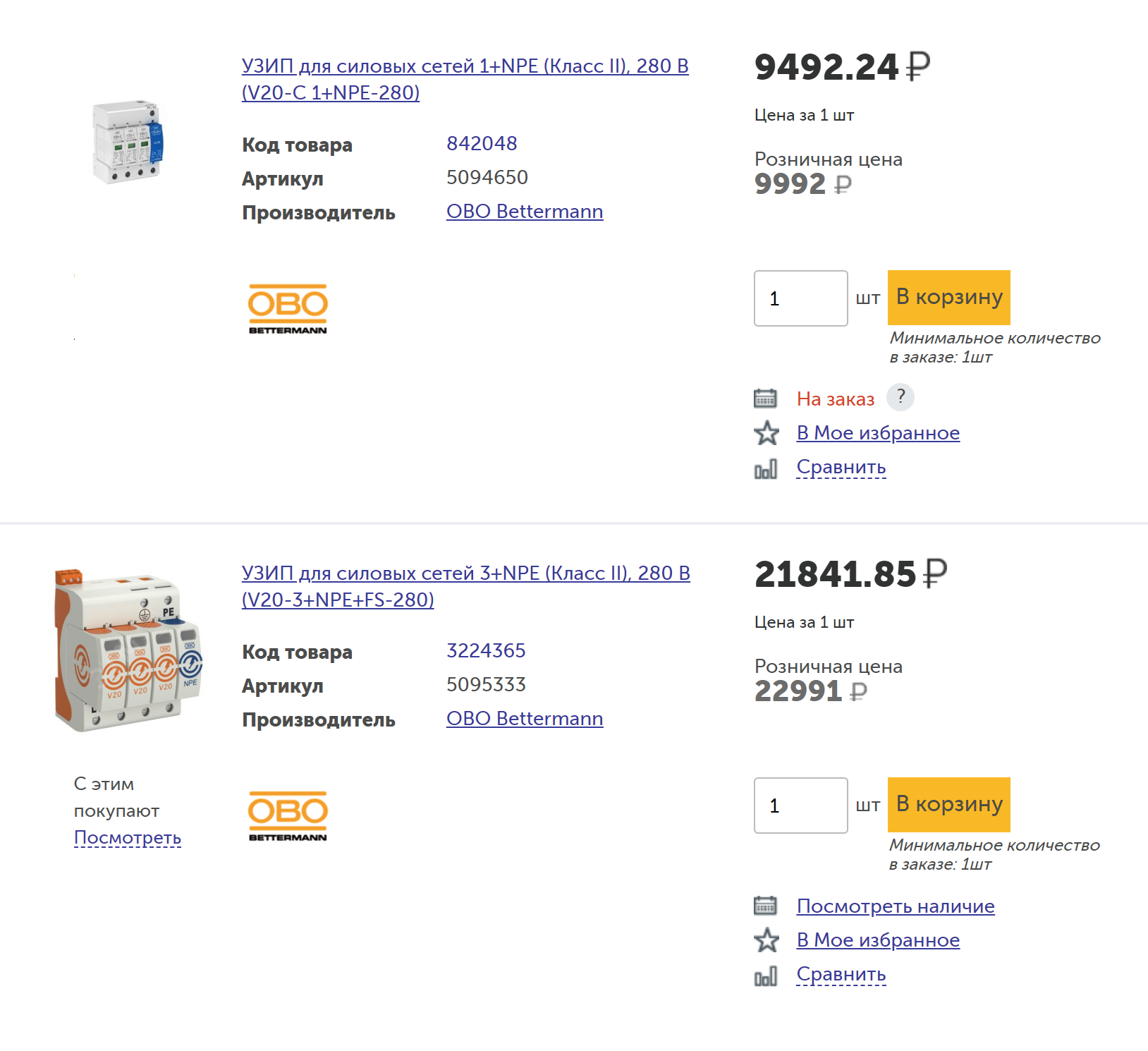

Цены на УЗИП — устройства защиты от импульсных перенапряжений
Цены на УЗИП — устройства защиты от импульсных перенапряжений

УЗИП часто ставят и при раздельных контурах заземлений. В том числе если нет молниеотвода. Так делают, чтобы спасти проводку, в случае если молния попадет в уличные провода или в землю рядом с домом.

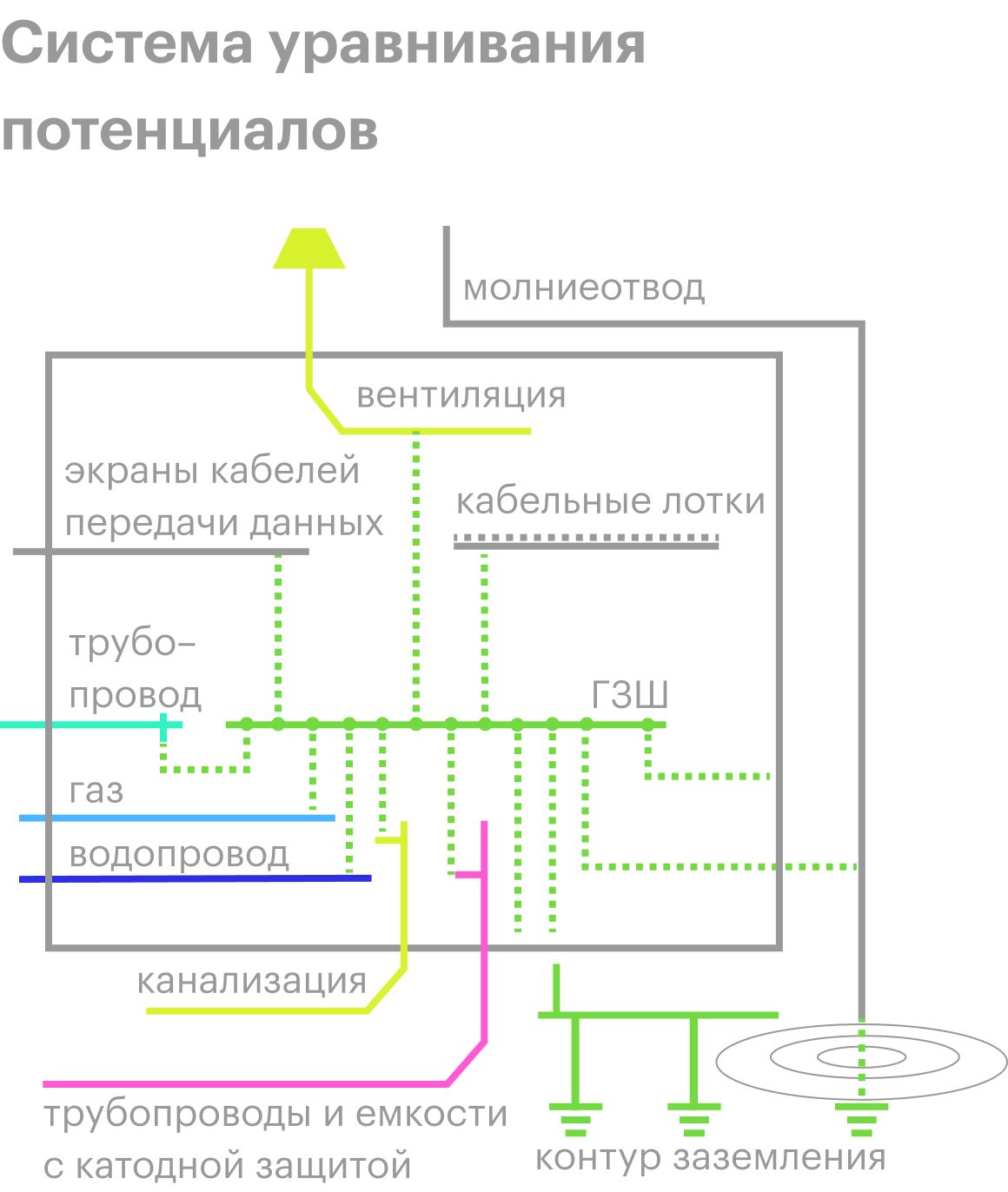

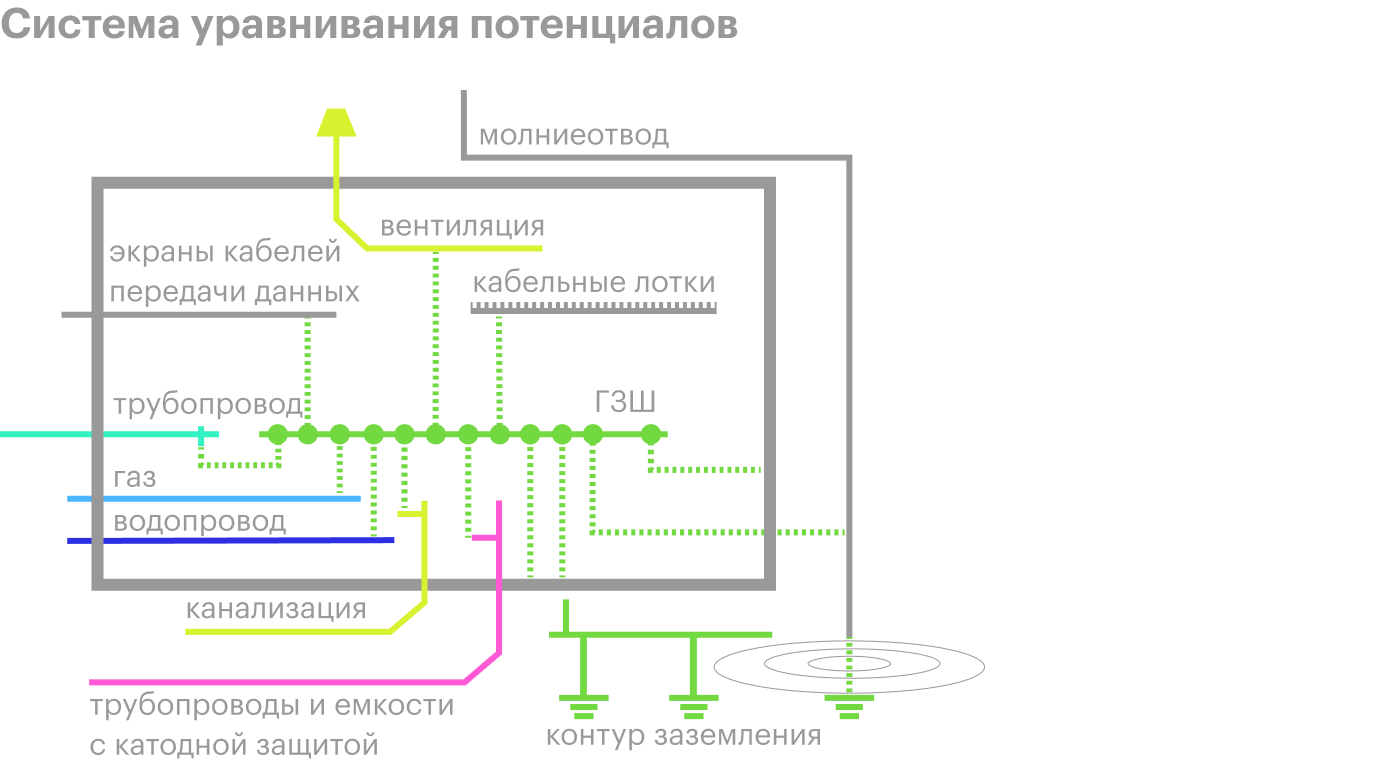

При объединении обе системы заземления включают в систему уравнивания потенциалов — СУП. В такой системе все металлические части конструкций дома и все металлические коммуникации подводят проводами к главной шине заземления. То есть тянут отдельный провод заземления, например, от ванной. Еще один провод — от газовой трубы, еще один — от металлического короба вентиляции и так далее.

Если СУП нет, при ударе молнии возникнет разница потенциалов и пробой между элементами молниезащиты и металлическими конструкциями. Например, молния ударит в трос-молниеприемник на крыше, а на чердаке — кабель освещения под напряжением. Если нет СУП, из-за разницы потенциалов между тросом и кабелем начнет искрить, несмотря на то, что их разделяет крыша. Может начаться пожар.

При устройстве СУП к главной заземляющей шине рекомендуют подводить:

  1. Металлические трубы коммуникаций здания: горячего и холодного водоснабжения, канализации, отопления, газоснабжения.
  2. Металлические части каркаса здания.
  3. Металлические части централизованных систем вентиляции и кондиционирования.
  4. Молниезащиту.
  5. Металлические оболочки телекоммуникационных кабелей.

Сечение провода для уравнивания потенциалов не должно быть меньше сечения жилы вводного провода.

Как сделать монтаж контура заземления

Выбор места. Контур заземления делают недалеко от дома: как правило, не дальше двух метров. Это позволит сэкономить на длине проводника, соединяющего контур со щитком. Лучше выбирать влажное место: рядом с прудом, в низине или у огорода. Влага даст лучший контакт штырей с грунтом. Если дом стоит на сваях или ленточном фундаменте, допускается делать контур прямо под домом.

Еще смотрят на тип грунта. Бывает, при строительстве делали выборку, привезли много песка и около дома песчаная почва. А чуть дальше — глина или чернозем. В таком случае контур делают на большем расстоянии от дома в более подходящей почве.

Земляные работы. Последовательность земляных работ:

  1. Выкопать траншею в виде треугольника, линии или другой конфигурации. Это делают мини-экскаватором или обычной лопатой.
  2. Подготовить штыри. Нижний край штырей заострить — спилить угол болгаркой. Если предстоит забивать кувалдой, приварить платформу к верхней точке штыря. По ней будет удобно бить.
  3. Забить заземлители до необходимой глубины. Это удобнее и быстрее, чем копать лопатой или использовать мощный перфоратор со специальной насадкой. Штыри должны торчать из земли не менее чем на 20 см, чтобы потом можно было приварить металлические полосы.

Нельзя готовить «колодцы» для заземлителей при помощи мотобура или других инструментов. Штыри должны заходить в грунт плотно и без зазоров, только так контур будет нормально работать.

Монтаж конструкции. Последовательность действий при монтаже:

  1. Обварить заземлители металлической полосой, еще одну полосу подвести к вводу в дом. В каком месте она будет присоединена к контуру, не имеет значения: обычно полосу приваривают в ближайшей к дому точке. Сварные швы должны быть аккуратными.
  2. Обработать сварные швы антикоррозионным составом, грунтовкой, битумной мастикой или смолой.
  3. Засыпать траншею грунтом или смесью суглинка, золы и пепла.

Ввод в дом. Полосу от контура нужно вывести на цоколь здания и закрепить на ней болт 10 мм. С его помощью соединить полосу с заземляющим проводником — кабелем желто-зеленого цвета. Кабель должен быть проложен в щиток к главной шине заземления.

Норматив сечения заземляющего проводника зависит от сечения фазного провода. Рекомендую медный провод сечением 6 мм.

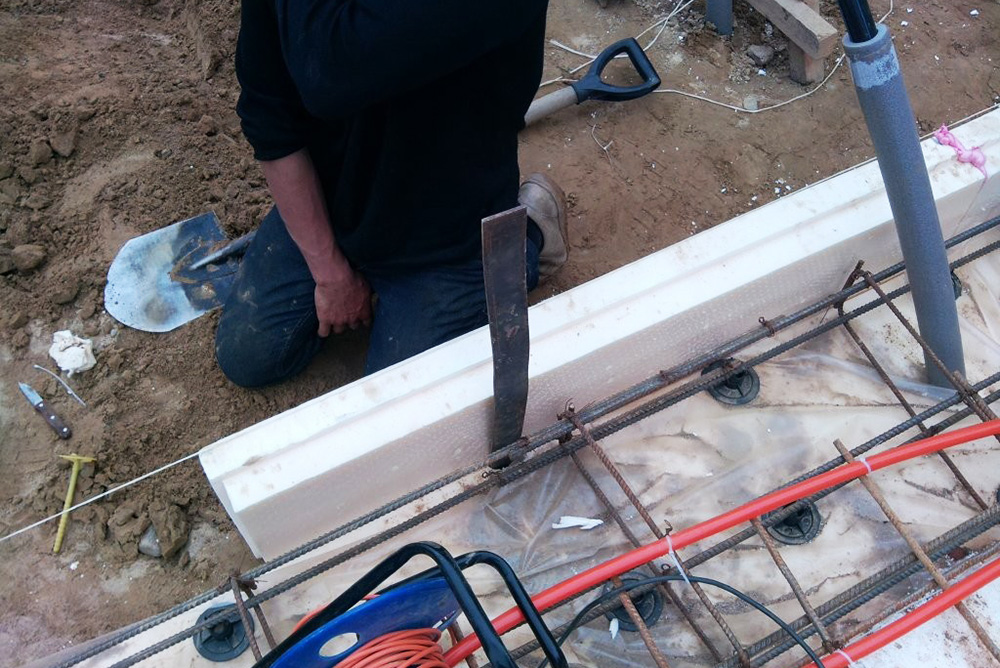

Ввод стальной полосы контура заземления в дом на этапе его строительства
Ввод стальной полосы контура заземления в дом на этапе его строительства

Проверка и контроль. Согласно нормам, каждые 12 лет нужно проверять сопротивление контура заземления. Это нужно делать, так как части контура находятся в земле и могут сгнить или прийти в негодность. Кроме того, не исключены механические повреждения: например, из-за подвижности грунта могут переломиться сварные соединения.

Проверять сопротивление контура заземления лучше летом или зимой, когда грунт имеет наибольшее сопротивление.

Проверка контура в идеале проводится электролабораторией. Эта услуга стоит от 3000 Р. Чем дальше дом от офиса электротехнической компании, тем будет дороже. Электролаборатории работают в основном на предприятиях, и может случиться, что фирма откажется ехать на частный заказ или надолго отложит выезд. Измерение занимает не более 30 минут. Хозяину дома выдают протокол, где указано сопротивление контура заземления в омах.

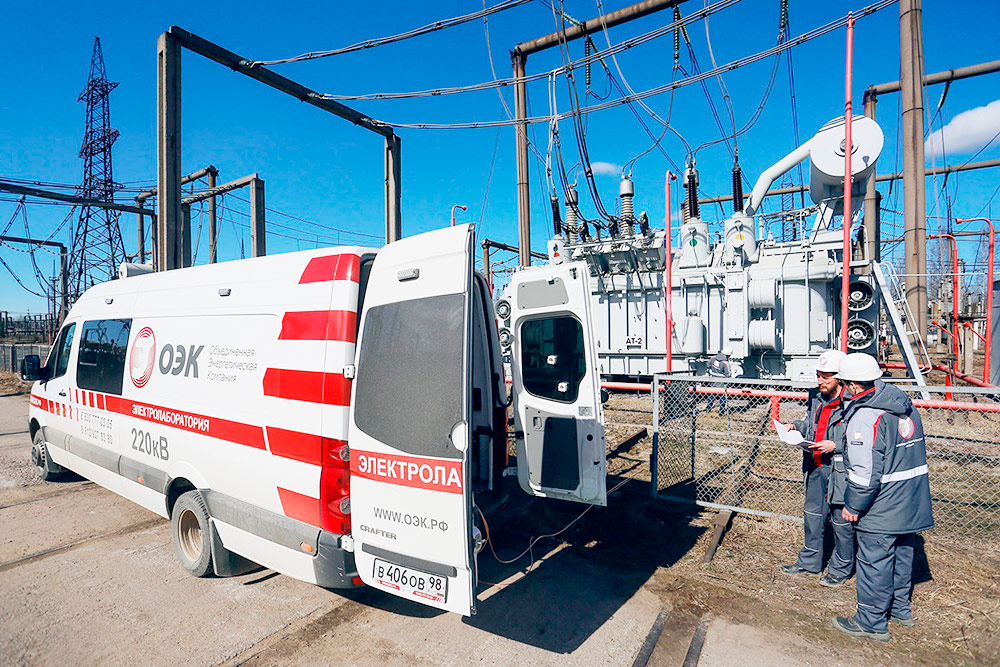

Передвижная электролаборатория. Источник: Oekspb / «Википедия»
Передвижная электролаборатория. Источник: Oekspb / «Википедия»

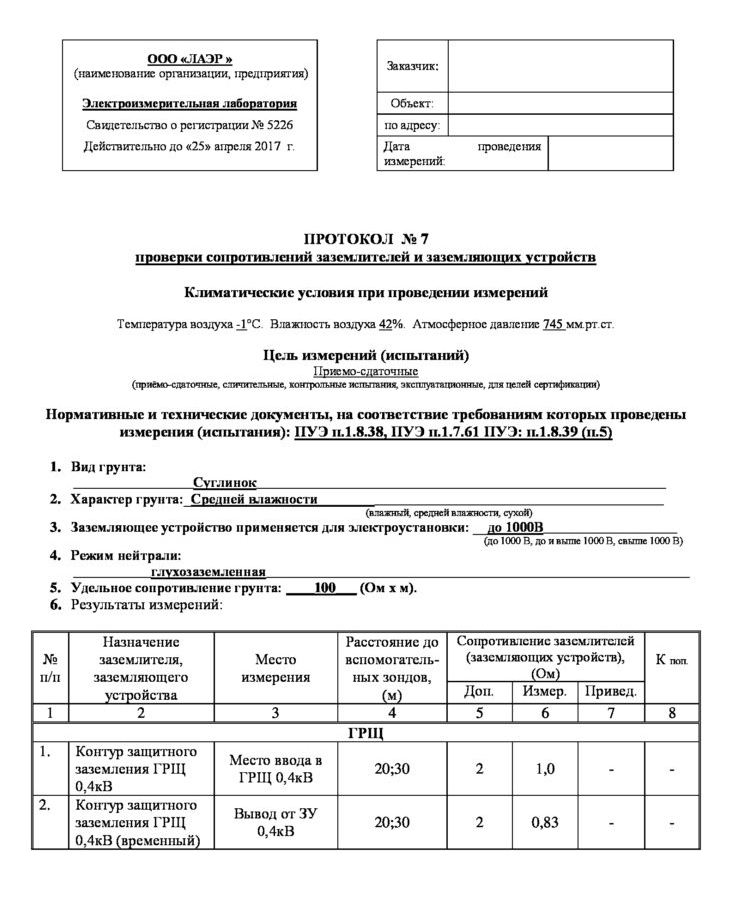

Так выглядит отчет электролаборатории. Источник: «Лаборатория энергоэффективных решений»
Так выглядит отчет электролаборатории. Источник: «Лаборатория энергоэффективных решений»

Проверить контур заземления можно самостоятельно, если удастся достать советские измерители сопротивления МС-08 или М-416.

Работа приборов основана на пропускании тока через пробные электроды. Это металлические колышки, которые временно втыкаются в грунт на расстоянии 20—30 м от контура. Колышки-электроды вместе с контуром образуют треугольник. При подаче напряжения прибор определит сопротивление контура.

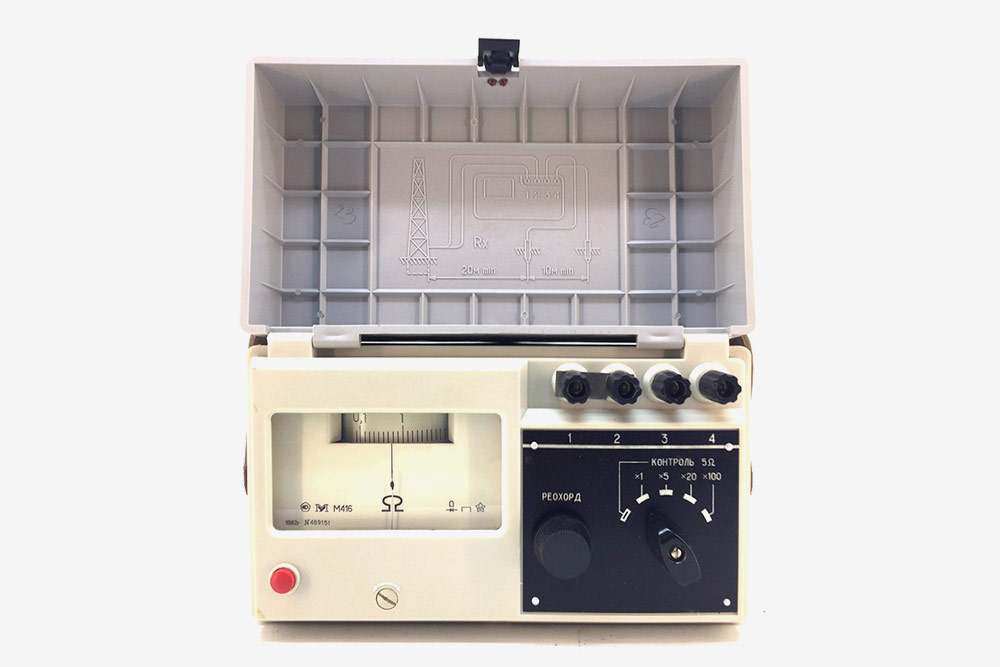

Измеритель сопротивления М-416
Измеритель сопротивления М-416

Что лучше — купить готовый комплект заземления или сделать самостоятельно

Можно купить готовый комплект заземления. Его преимущество — быстрота установки. В большинстве случаев ничего не нужно будет варить, все соединения делаются при помощи заводского крепежа.

Еще считается, что заводские электроды более надежны, меньше гниют в земле, так как покрыты спецсоставами в промышленных условиях, — заводы применяют гальваническое омеднение.

Стоимость готовых комплектов. Заводские модульные комплекты заземления для частного дома стоят от 7000 Р. Хороший комплект с шестиметровыми медными электродами обойдется примерно в 10 000 Р.

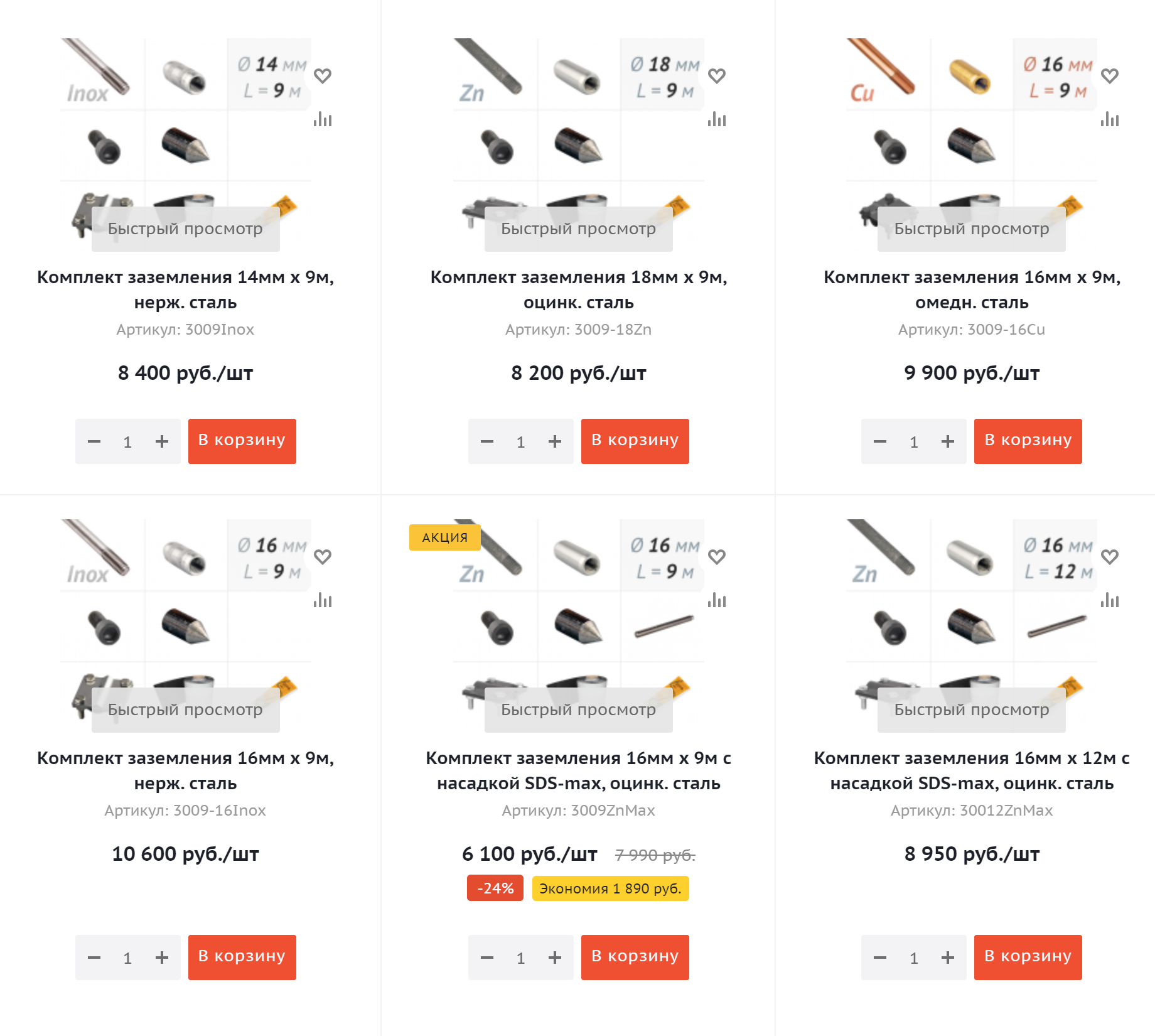

Цены на модульные комплекты заземления
Цены на модульные комплекты заземления

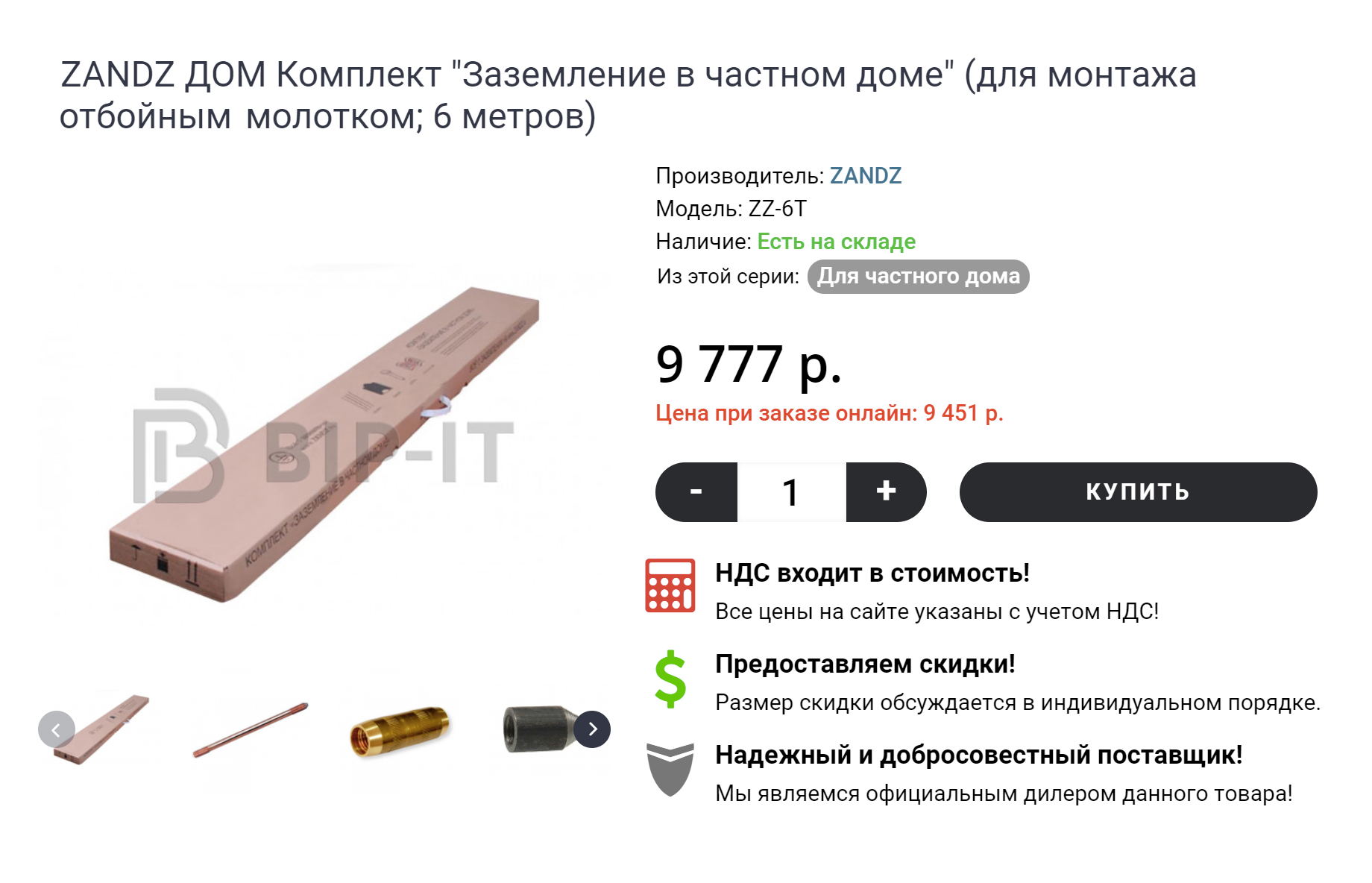

Стандартный комплект заземления для частного дома фирмы Zandz
Стандартный комплект заземления для частного дома фирмы Zandz

Если делать все самостоятельно, получится сэкономить.

Заземление своими руками

Материал Стоимость
Уголок стальной 50 × 50 × 5 мм, 6 м, 3 шт. 1782 Р
Полоса металлическая, 40 × 4 см, 12 м 936 Р
Провод ПуГВ 10 К, 10 м 710 Р
Итого 3428 Р
Уголок стальной 50 × 50 × 5 мм, 6 м, 3 шт.
1782 Р
Полоса металлическая, 40 × 4 см, 12 м
936 Р
Провод ПуГВ 10 К, 10 м
710 Р
Итого
3428 Р

Запомнить

  1. Перед тем как взяться за устройство заземления, нужно выяснить, сколько проводов подходит к дому от уличной опоры и какие системы заземления возможны в принципе.
  2. В частных домах часто используют изолированную систему заземления ТТ — она никак не связана с подстанцией, а рядом с домом нужно закапывать контур заземления, который будет отводить ток.
  3. Контур заземления нужно предварительно рассчитать. Обычно это треугольник из металлических штырей, обваренных металлическими полосами. Количество штырей, глубину их забивания, расстояние между ними высчитывают, исходя из глубины промерзания грунта, его состава, увлажненности почвы и других параметров.
  4. После монтажа контура заземления нужно проверить общее сопротивление. Лучше всего заказать для этого электролабораторию. Такие проверки нужно делать каждые 12 лет.
